Zweischaltengreifer für Baggermodelle
( und hydraulischer Schwenkantrieb )

Für den Betrieb des Zweischalengreifers an einem LEIMBACH Bagger
benötigen Sie neben dem eigentlichen Zweischalengreifer
und dem hydraulischen Schwenkantrieb,
falls noch nicht am Bagger vorhanden,
auch ein zusätzliches 2-fach Steuerventil
zum öffnen/schließen bzw. drehen des Greifers
und außerdem das Schnellkupplungsset um den Greifer anschließen zu können.
( Siehe nachfolgende Aufstellung: )

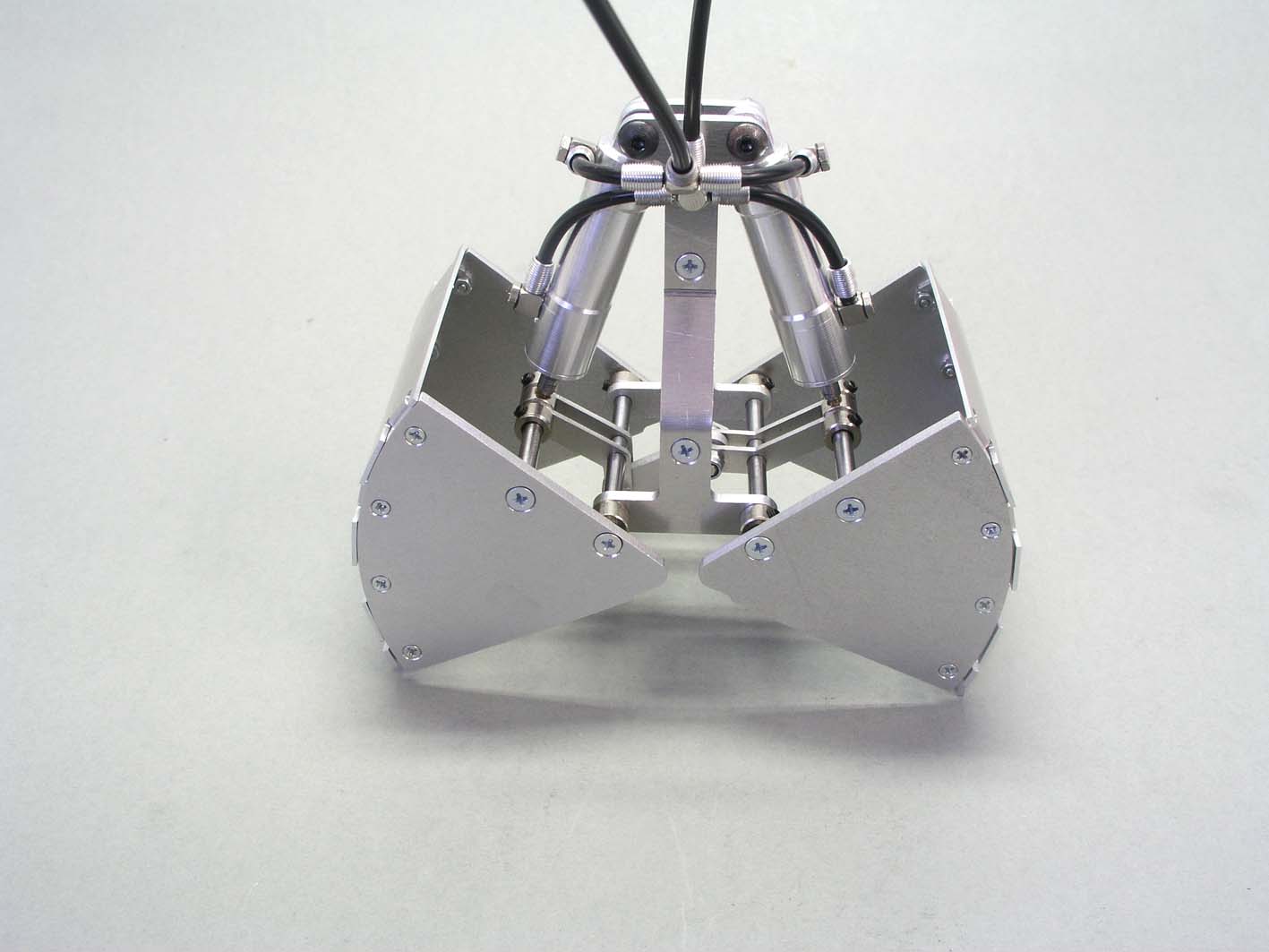

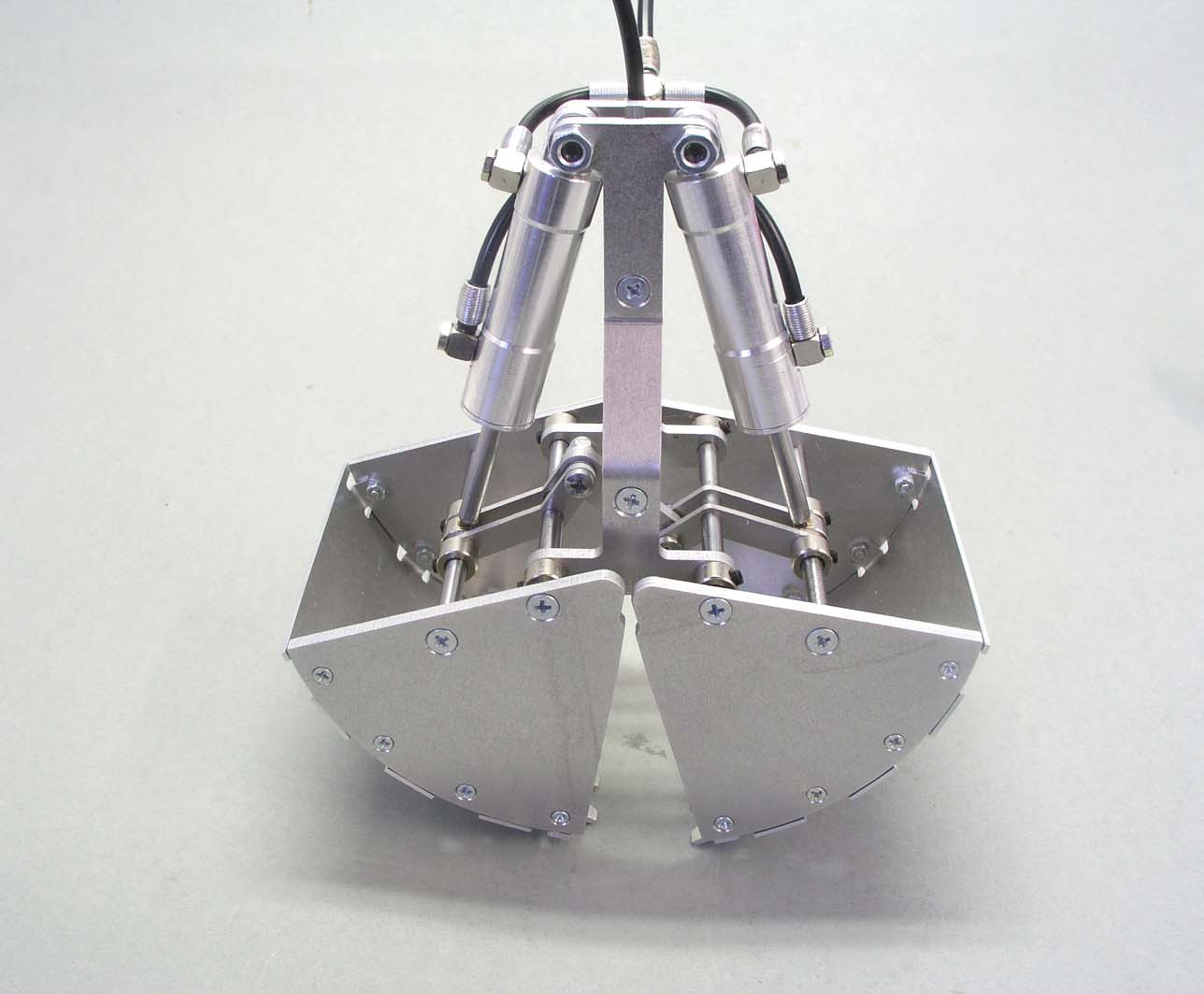

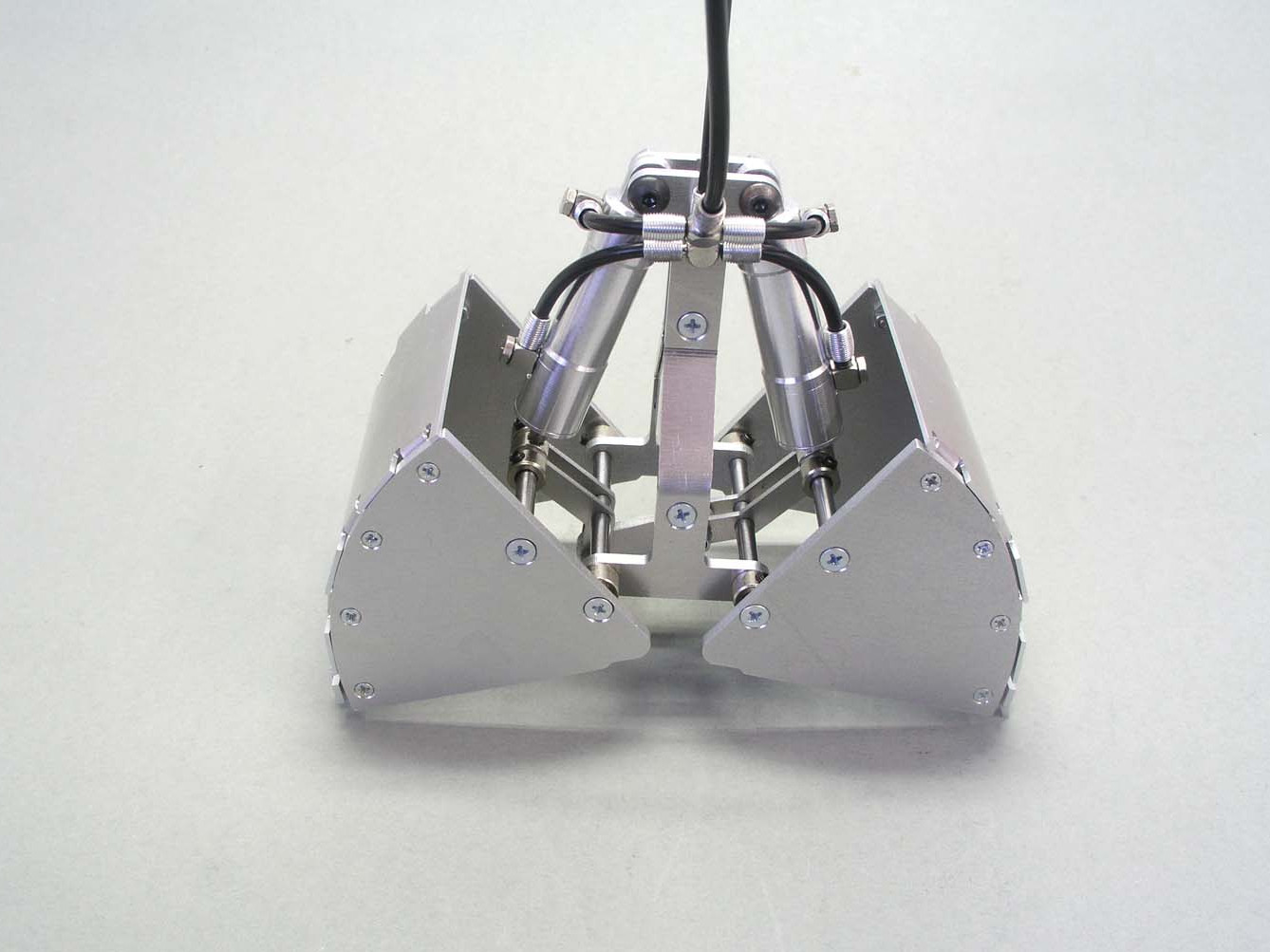

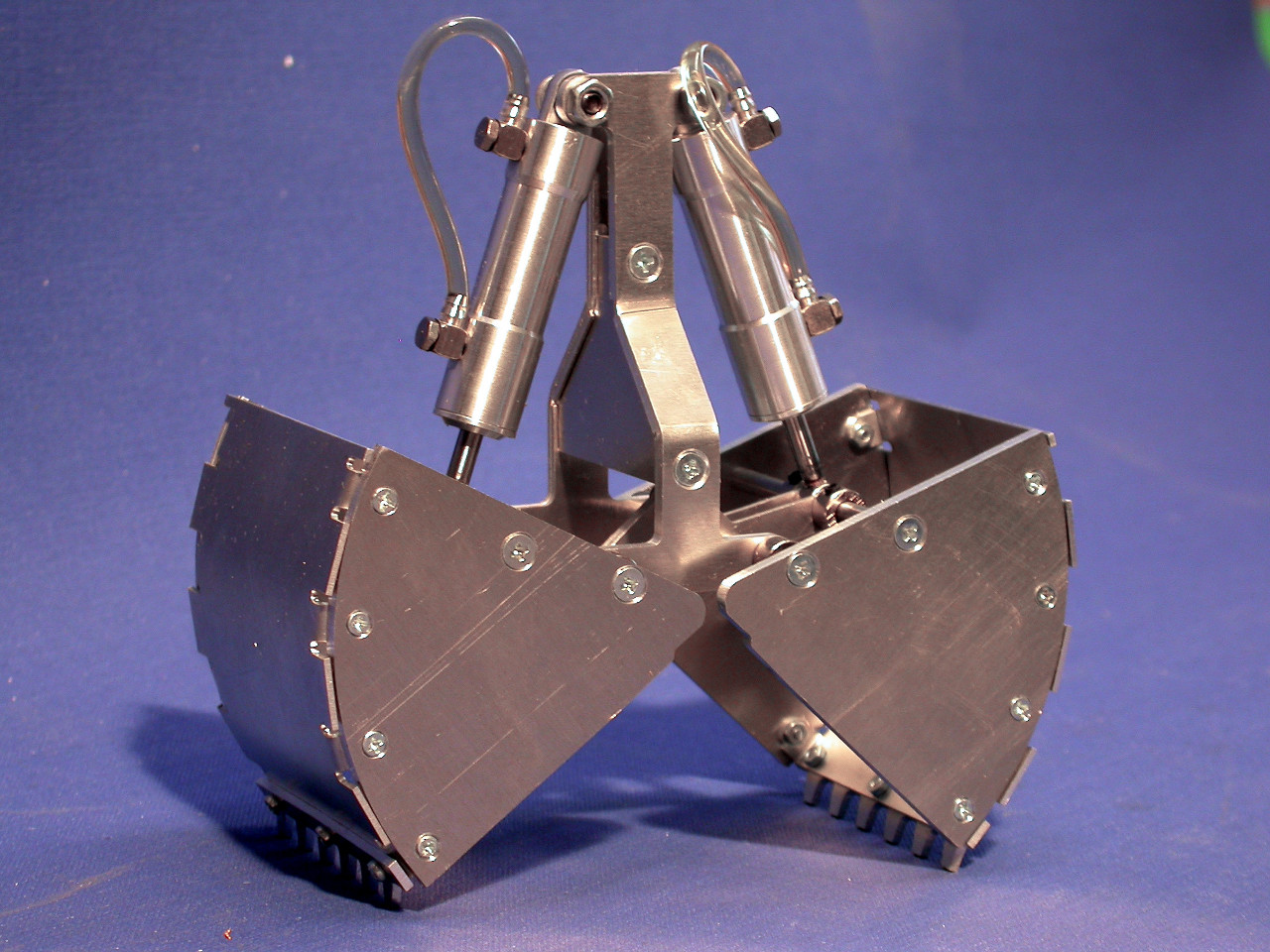

• 1x 09630 Zweischalengreifer (Bausatz)

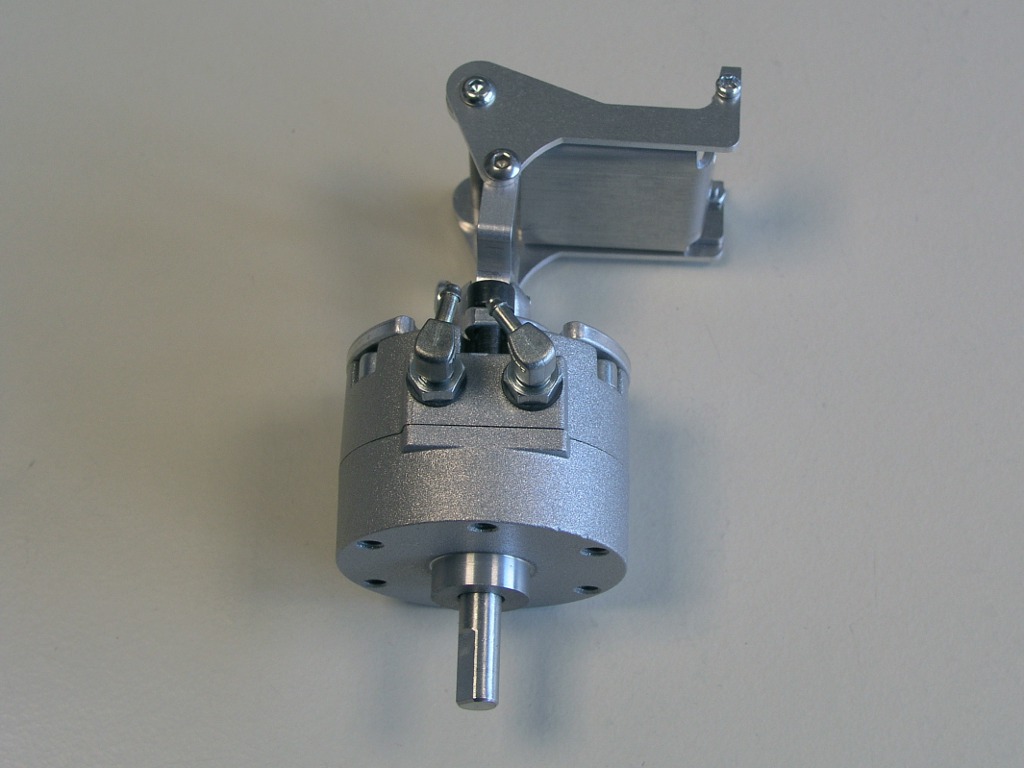

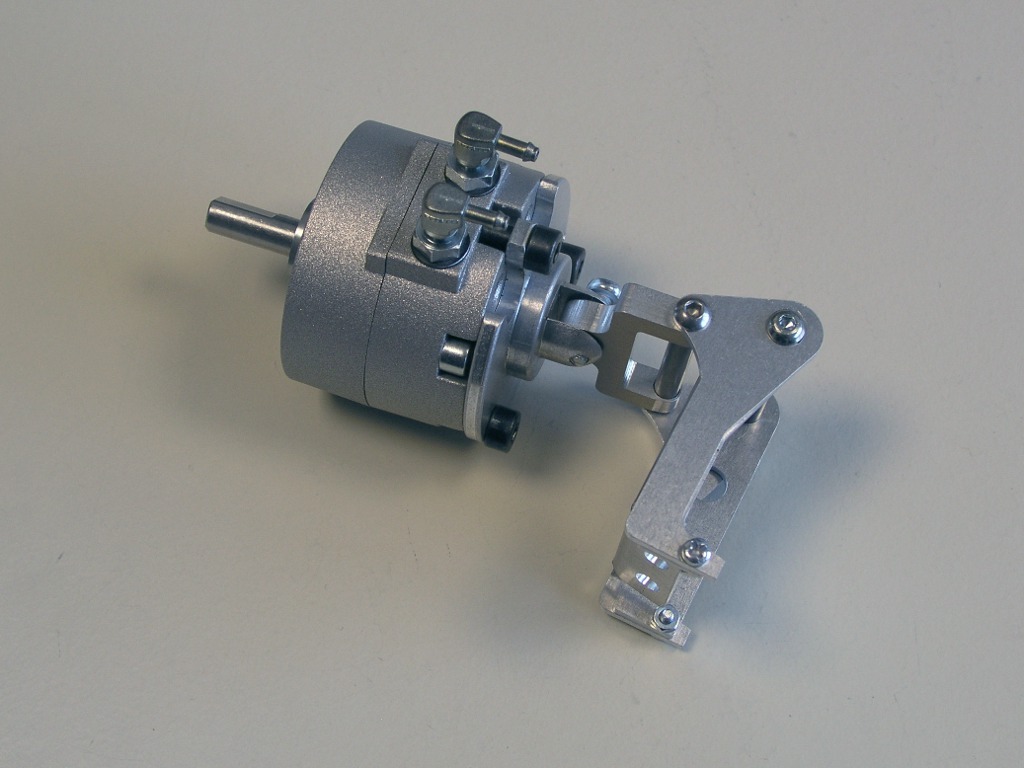

• 1x 09631 hydraulischer Schwenkantrieb für Zweischaltengreifer (inkl. Schnellwechselaufnahme für LEIMBACH Bagger)
• 1x 0H502agb zus. 2-fach Steuerventil ( aufgebohrt zum Anflanschen an vorhandenen Ventilblock )
alternativ
• 1x 0H502 Steuerventil 2-fach
• 2x 0H015 oder 0H017 zum Verbinden des zus. Ventils mit vorhandenem Ventilblock
• 1x 0H021 Sicherungshülsen zur Sicherung der oben genannten Verbindungen
• 1x 09625E Schnellkupplungsset inkl. verschiedener Sorten Schlauch & Sicherungshülsen

Je nach Fernsteuerung kann evtl. der Einsatz eines Umschaltbausteins im Modell sinnvoll sein, welcher ein Umschalten der Hydraulikfunktion zwischen Löffelzylinder und Zweischalengreifer (öffnen/schließen) gestattet.     ( Siehe "Reiter" Zubehör )

passendes Zubehör:

Servo - Umschaltbaustein ( mit Trimmfunktion ) Bestell-Nr.: 01147

DOWNLOADS (Anleitungen & Dokumentation)

---

für den Fall, daß sie sich etwas gebraucht gekauft oder Ihre Anleitung verloren haben,
bieten wir Ihnen hier ab die Möglichkeit sich die entsprechende Anleitung anzusehen,
auszudrucken oder herunterzuladen* .

* Hierzu benötigen Sie Adobe Reader
  Diesen können Sie kostenlos mit einem Klick auf das Adobe-Logo herunterladen.

Bagger Schaufeln & Anbaugeräte

Bauanleitung Zweischalengreifer für Bagger
Beschreibung Schnellwechselaufnahme (für eigene Schaufeln & Anbeiteile)
Bauanleitung schmale Schaufeln graboptimiert
Bauanleitung Tieflöffel (schmal)
Bauanleitung Grabenräumlöffel (feststehend)
Anleitung für Nachrüstung schwenkbarer Grabenräumlöffel
