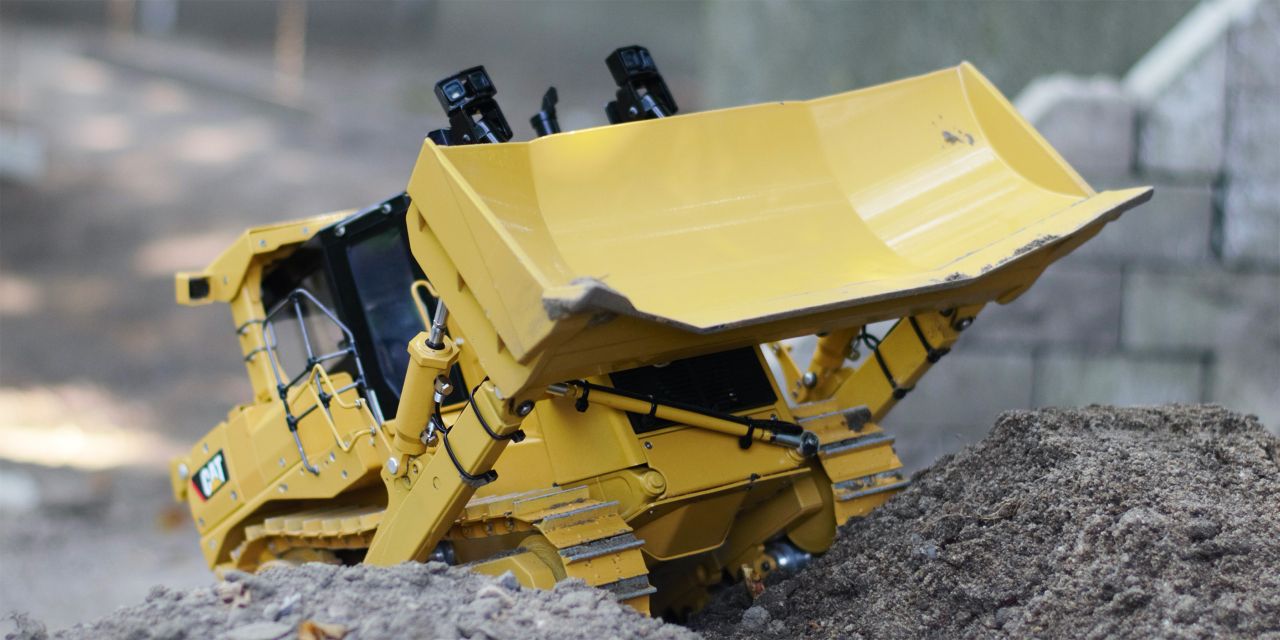

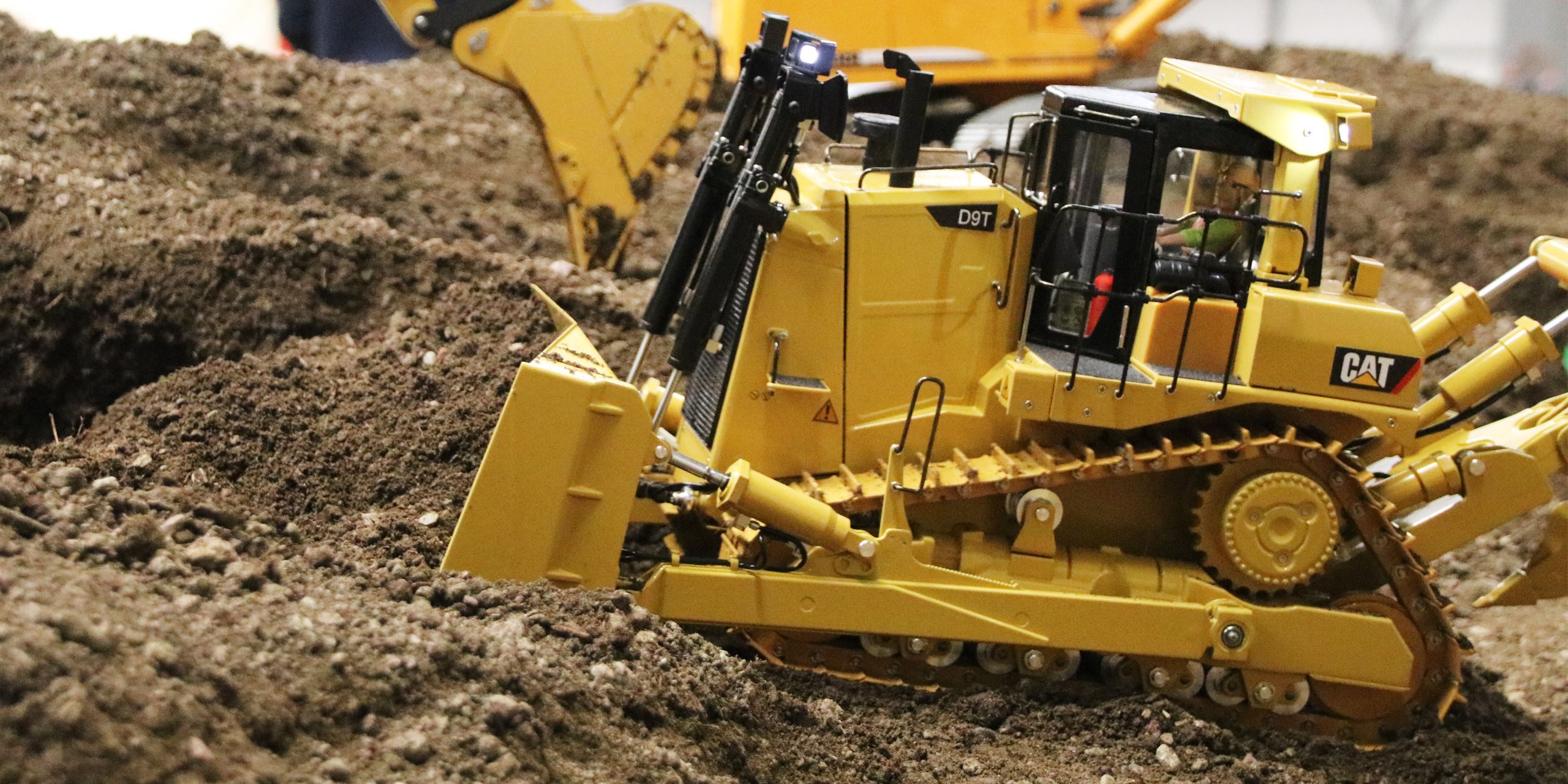

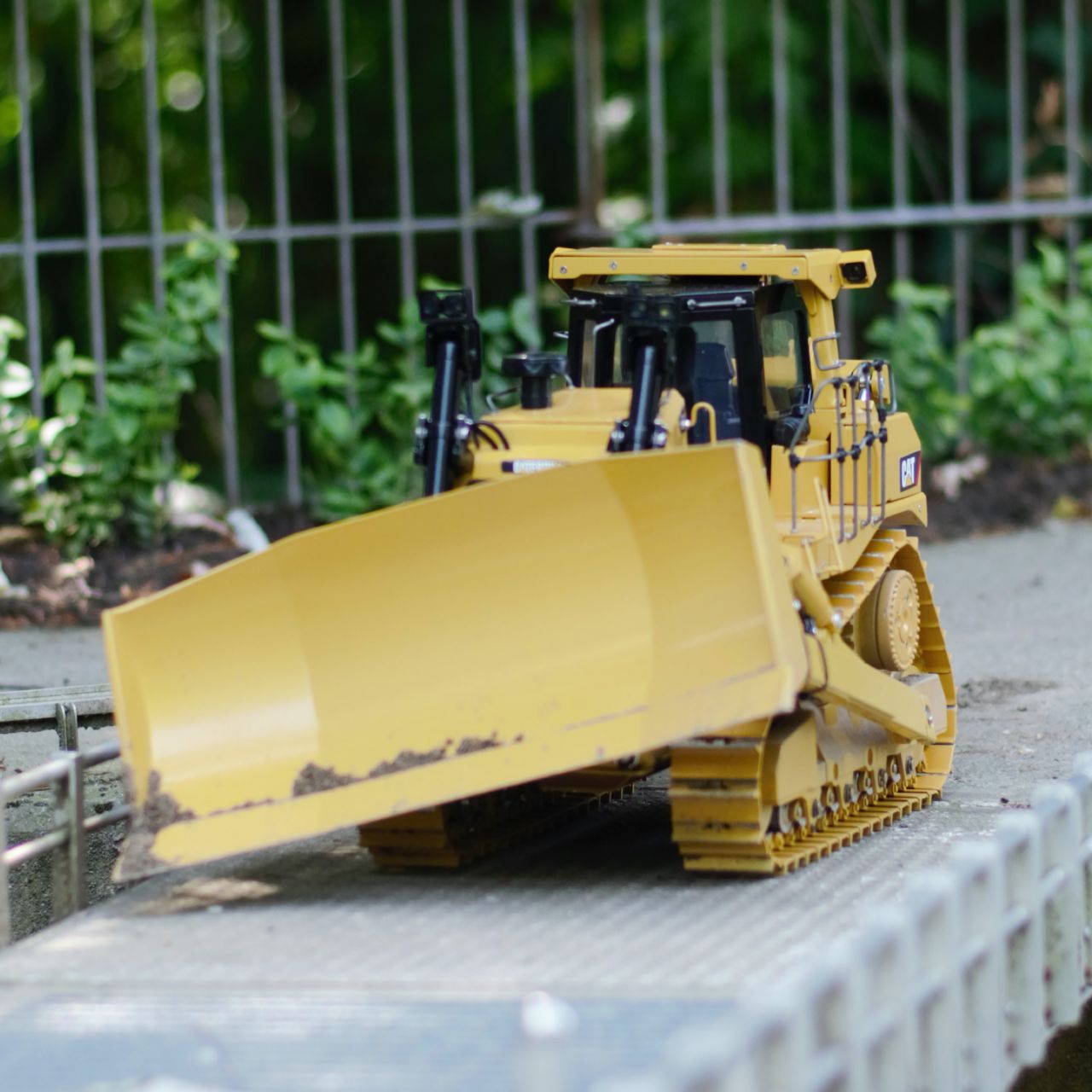

( Bild zeigt fertig aufgebautes Mustermodell )
Bestell-Nr. Artikelbezeichnung Verfüg-
barkeit*
09700 Bausatz WEDICO Planierraupe CAT D9t (ohne Akku)
inkl. Einzahn-Heckaufreißer		 ab Lager
09701 Fertigmodell WEDICO Planierraupe CAT D9t
inkl. Einzahn-Heckaufreißer
(mit oder ohne Fernsteuerung nach Vereinbarung)		 auf Anfrage

*nicht garantiert


Hinweis:
Dieses Modell ist auf Grund der vielen Funktionen und deren Steuerung sehr komplex.
Der Aufbau des Bausatzes und die notwendigen Elektronischen so wie mechanischen
Justagen bzw. Einstellungen setzen ggf. gewisse Kenntnisse im Modellbau voraus.
Dieser Bausatz ist daher nicht für Modellbau-Einsteiger geeignet !




Technische Daten

  • Länge: ca. 610 mm
  • Breite: ca. 320 mm
  • Höhe: ca. 275 mm
  • Spurbreite: ca. 160 mm
  • Gewicht: ca. 13 kg


im Lieferumfang enthalten:

  • Alu-Druckguss und Alu-Blechteile pulverbeschichtet in CAT Originalfarbe ( gelb & schwarz )
  • Kunststoff-Spritzteile ( Kabine & Anbauteile )
  • Bauanleitung im A3 Format (Deutsch & Englisch)
  • CAT Dekorbogen
  • Einsteg-Gliederkette: gelb lackiert aus Zinkdruckguss
  • Hydraulikpumpe (12-Bar) mit Motor, Tank und Filter
  • Steuerventilblock 5-fach
  • 8x Hydraulikzylinder = 5 Funktionen:
    • Schild heben/senken
    • Schild-Neigungsverstellung (Schlidzylinder gleichläufig angesteuert)
    • Schild-Tiltfunktion (Schlidzylinder gegenläufig angesteuert)

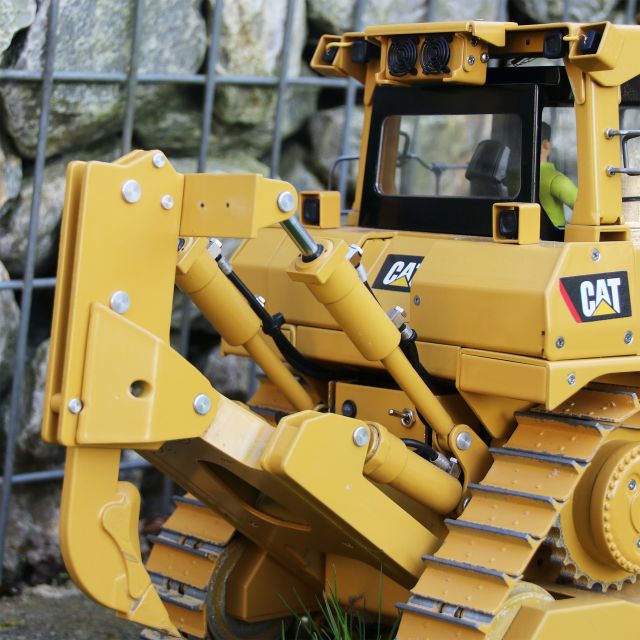

    • Aufreißer Höhenverstellung
    • Aufreißer-Neigungsverstellung
  • Kettenantrieb mit 2x Schneckenradgetriebe-Motoren der Firma Dunker
  • Haupt-Steuerplatine mit :
    • integriertem Doppel-Fahrtregler zur Ansteuerung der Industriemotoren
    • Mischfunktion für Lenkfunktion (Lenkbremse)
    • Servo-Mischfunktion für die zwei Schildzylinder
      (zur separaten Steuerung von Schlild Neigung und Tiltfunktion jeweils über einen Kanal)
    • Schaltkanal zum Schalten von Licht- und Soundfunktionen
    • integriertes Motorgeräusch
    • Lautsprecher im Lieferumfang enthalten




*nicht* im Lieferumfang enthalten:

  • Computer Fernsteueranlage + Empfänger
    ( mit min. 8 Servo-Kanälen )
  • 5x FUTABA Servo s3107 für Steuerventil
  • 12V Akku (Ni-MH)
  • Fahrer-Figur
