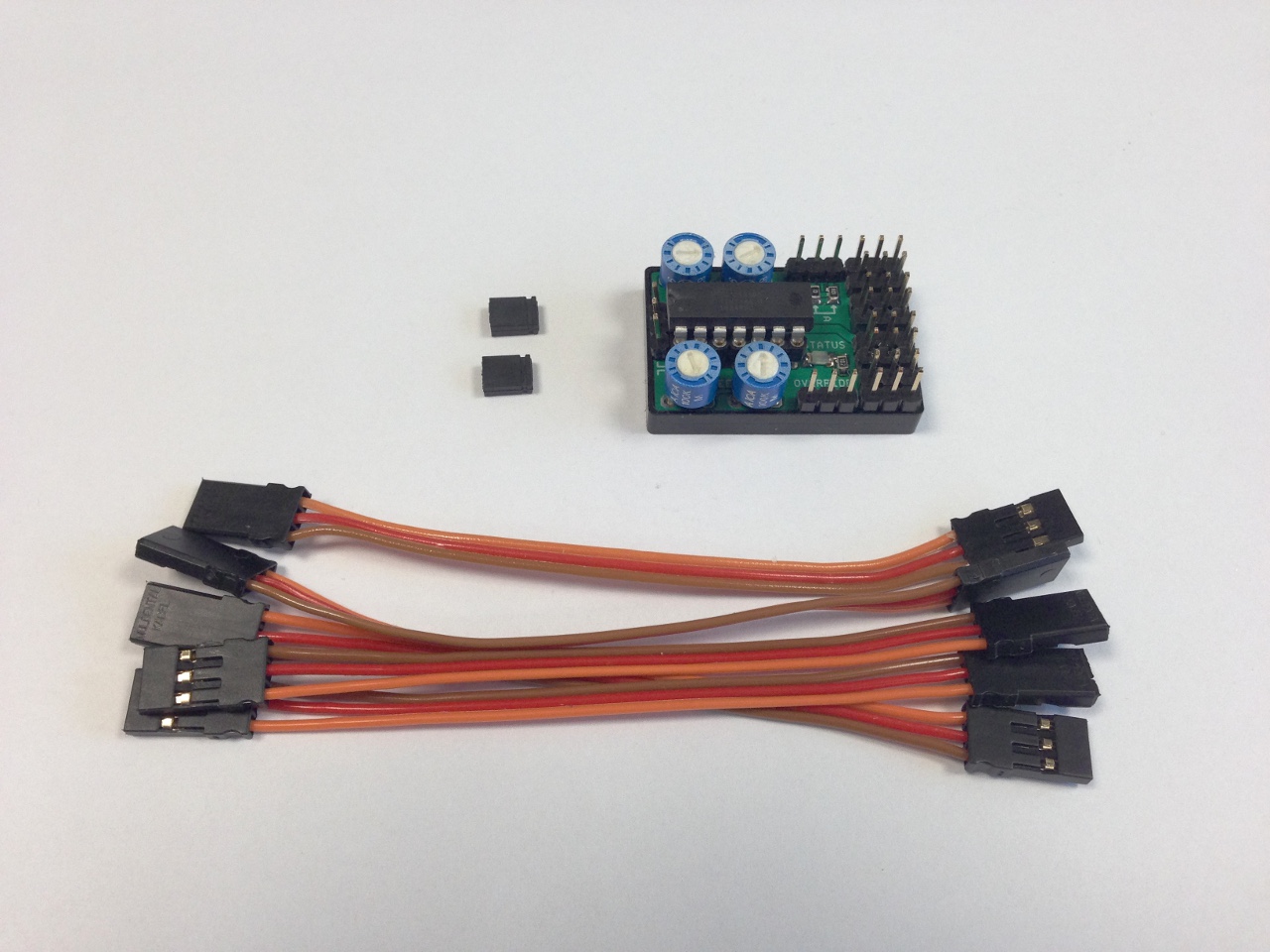

Pumpensteuerbaustein
( 4-Kanal-Überwachung )



Unser neuer Pumpensteuerbaustein wurde entwickelt um möglichst universell einsetzbar zu sein.

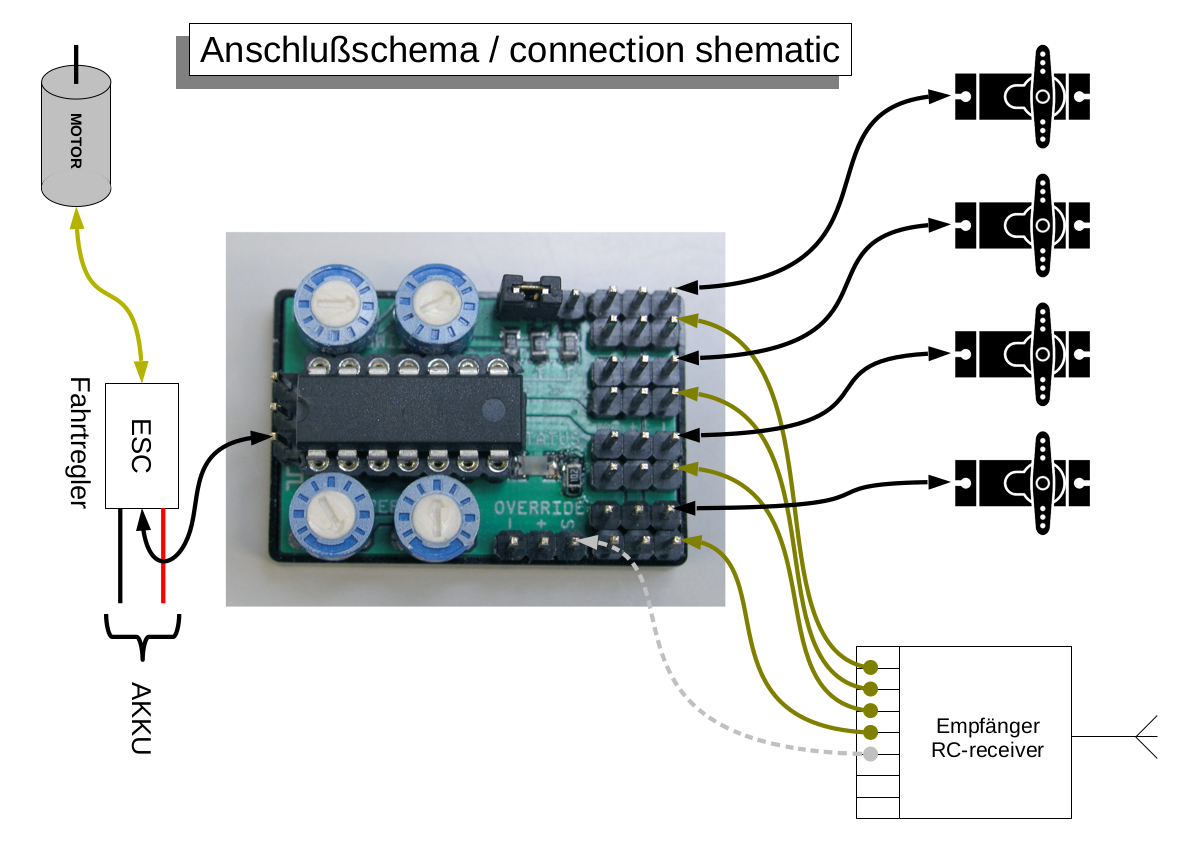

Der Baustein gibt ein Signal für einen Drehzahlregler/Fahrtregler (nicht im Lieferumfang) aus
und kann sowohl UNIDIREKTIONALE Regler (wie z.B. Brushless-Regler)
als auch alternativ BIDIREKTIONALE (Vorwärts/Rückwärts) Fahrtregler ansteuern.
Durch die entkopplung von Steuerung und Regler ist man sehr viel flexibler
in der Wahl des Antriebes für die Pumpe und kann ggf. auch
zu einem späteren Zeitpunkt z.B. auf einen Brushless-Antrieb wechseln
ohne die Pumpensteuerung austauschen zu müssen.

Unsere Pumpensteuerung kann 4 Eingänge (Hydraulikfunktionen) auf Aktivität überwachen.
Die individuellen Neutralstellungen hierfür werden bei jedem Einschalten neu eingelesen,
so daß diese nicht extra programmiert bzw. angelernt werden müssen.

Über einen weiteren 5. Kanal/Eingang kann die Pumpe wahlweise
in Dauerbetrieb geschaltet oder das Einschalten der Pumpe gänzlich verhindert werden.
Über diesen zusätzlichen Eingang können mehrere Pumpensteuerbausteine
miteinander verbunden und so z.B. eine Überwachung von 8, 12 oder mehr Kanälen realisiert werden.
Durch eine Steckbrücke kann außerdem eine ggf. vorhandene Empfängerstromversorgung
des Reglers wahlweise weitergegeben oder unterbrochen werden.

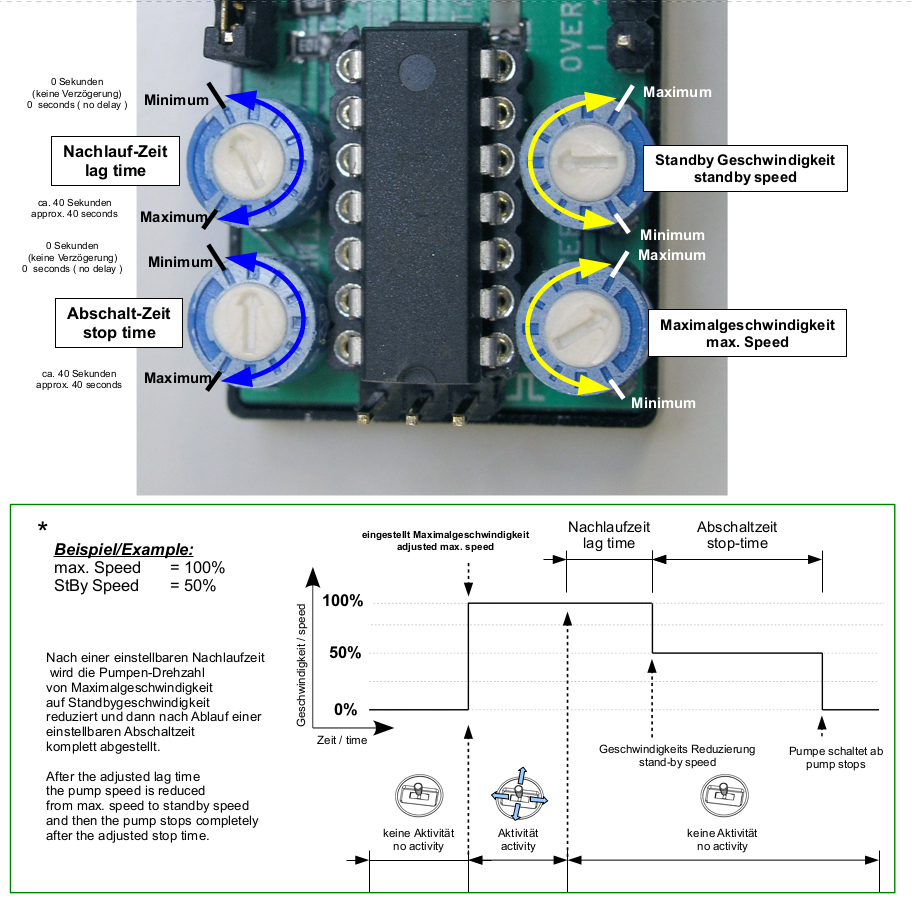

Funktionsweise:


Bei Aktivität auf einem oder mehreren Eingängen,
schaltet der Pumpensteuerbaustein die Pumpe selbständig ein,
in dem das Signal für die eingestellte Maximal-Drehzahl ausgegeben wird.

Bei Inaktivität auf allen Eingängen wird die Pumpendrehzahl zunächst,
nach einer einstellbaren Nachlaufzeit, auf die eingestellte Standby-Drehzahl reduziert.

Nach einer weiteren, ebenfalls einstellbaren Zeitspanne,
wird die Pumpe dann ganz abgestellt.


Alternativ bieten wir auch einen Pumpen-Mischbaustein (Bestell-Nr.: 01135) an,
bei dem die Drehzahlregelung in Abhängigkeit der Aussteuerung
an den Eingängen/Hydraulikfunktionen erfolgt.
