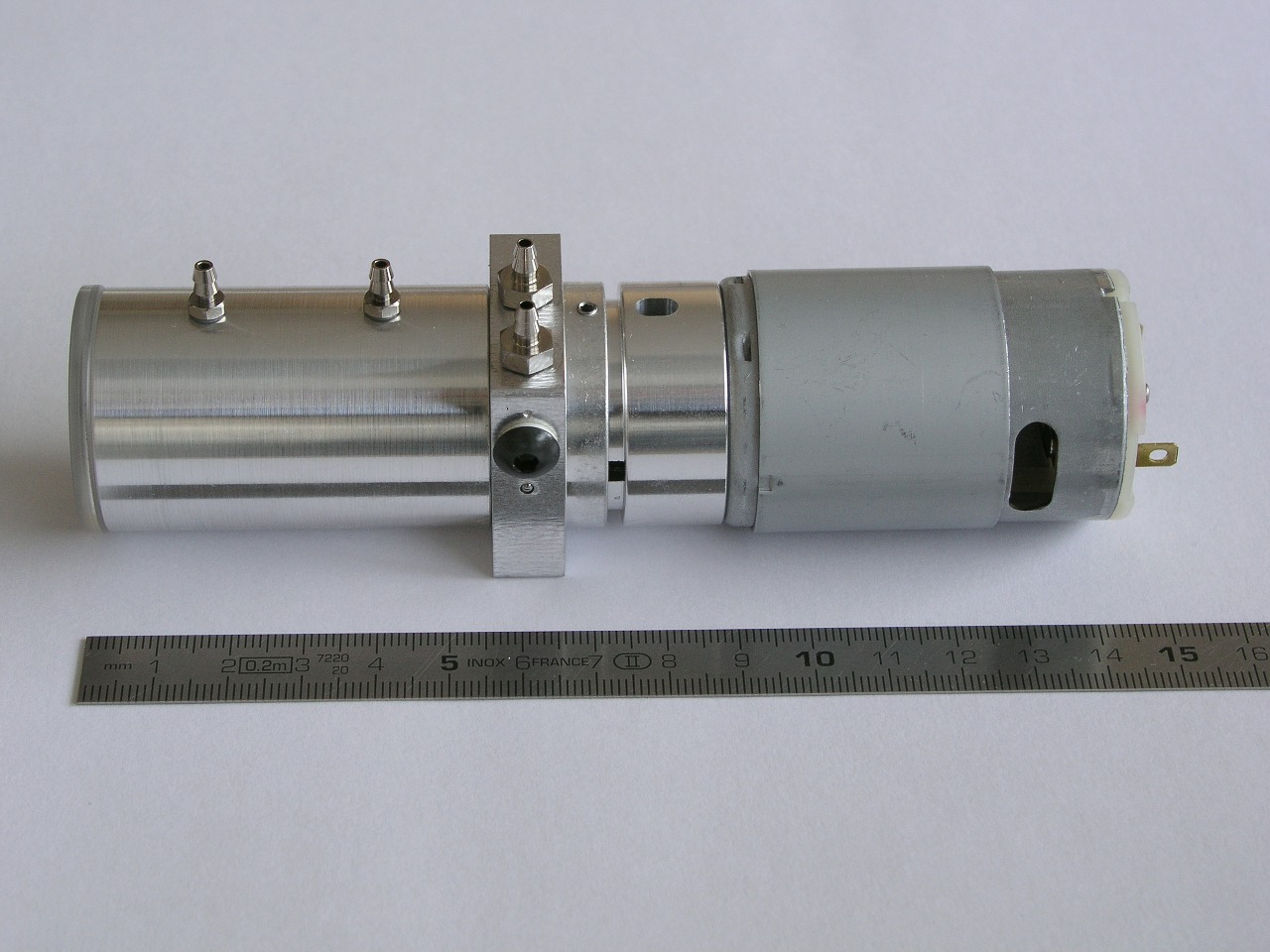

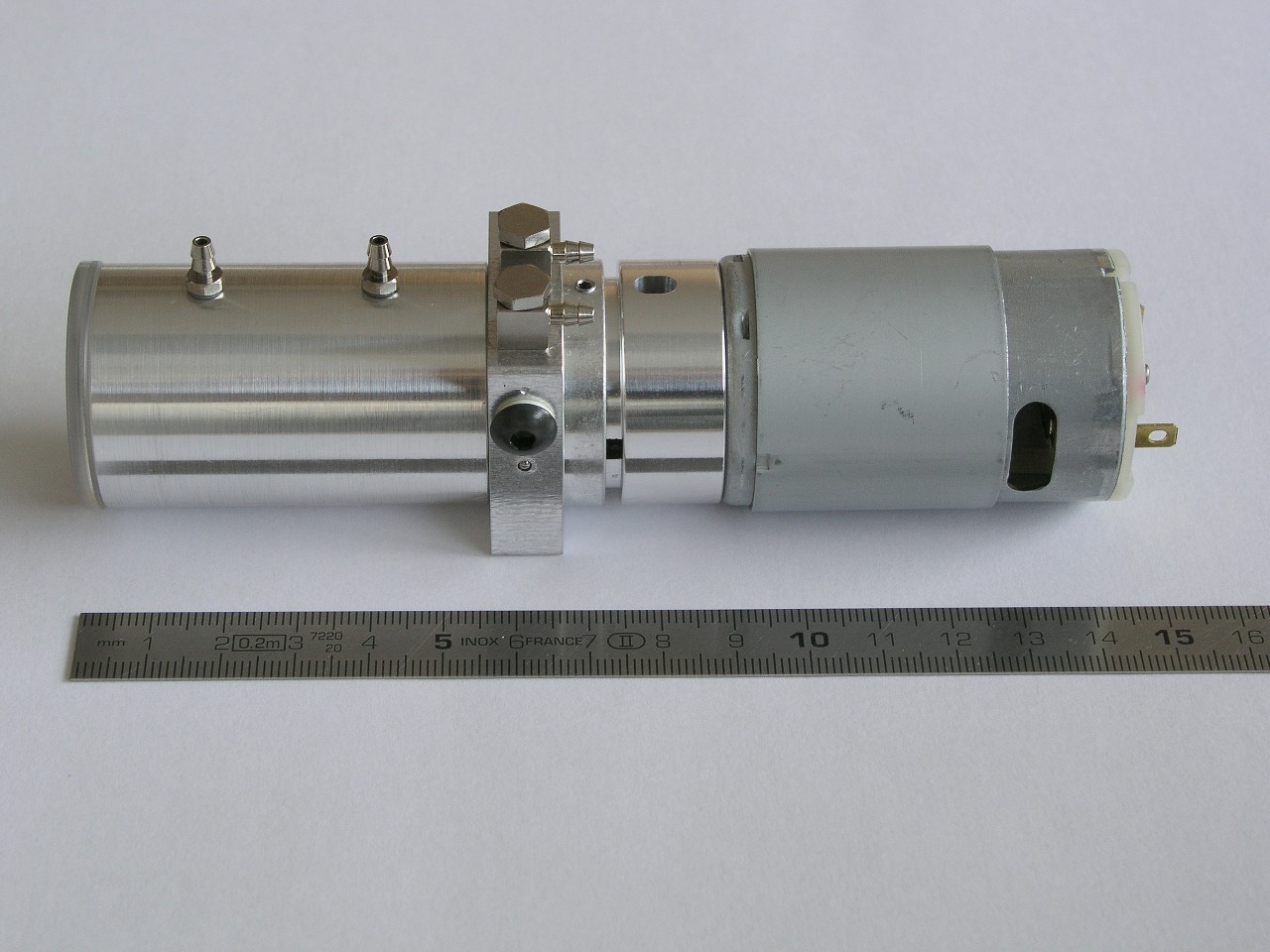

Hydraulik Pumpeneinheit mit Druckbegrenzereinheit

Mit einer Fördermenge von 200 ml/min ist diese Pumpe vor allem für Modelle mit mäßigen Bewegungsgeschwindigkeiten, wie Ladekräne oder Abrollkipper geeignet. Der Druck ist auf ca. 12 Bar voreingestellt. Eine Filtereinheit ist im Lieferumfang enthalten. Hinweis: Mit 10 Bar Betriebsdruck ist unsere Hydraulik nicht für größere Modelle (z.B. Maßstab 1:8) geeignet. Es sei denn, daß Modell ist in seinem Maßstab ungefähr so groß, wie ein anderes Modell im Maßstab 1:16. Im Zweifel bitte Rückfrage. Die Modellhydraulik darf nur mit Spezial-Hydraulik-öl betrieben werden. Technische Daten: Motor: 12 V Gleichstrom Stromaufnahme: ca. 2,5A @ 12-Bar Anschlüsse für: Druck, Rücklauf, Entlüftung & Befüllung Tankinhalt: ca. 27 ccm (nutzbares Volumen) Druck: bis max. 16 Bar (einstellbar) Wichtiger Hinweis: Die Einbaulage ist bei unseren Pumpen funktionsentscheidend ! Unsere Pumpen können das Öl nicht durch eine Schlauchleitung aus einem externen Tank saugen ! Daher funktionieren unsere Pumpen nur mit angeflanschtem Tank und in aufrechter Einbaulage, mit der Ansaugbohrung nach unten.

passendes Zubehör:

DOWNLOADS (Anleitungen & Dokumentation)

---

für den Fall, daß sie sich etwas gebraucht gekauft oder Ihre Anleitung verloren haben,
bieten wir Ihnen hier ab die Möglichkeit sich die entsprechende Anleitung anzusehen,
auszudrucken oder herunterzuladen* .

* Hierzu benötigen Sie Adobe Reader
  Diesen können Sie kostenlos mit einem Klick auf das Adobe-Logo herunterladen.

Modellhydraulik (Hydraulikpumpen)

Hydraulik-Anleitung (Anschluß, Inbetriebnahme, Wartung, ...)

Anleitung (Standard) Hydraulikpumpe

Anleitung Druckjustage
