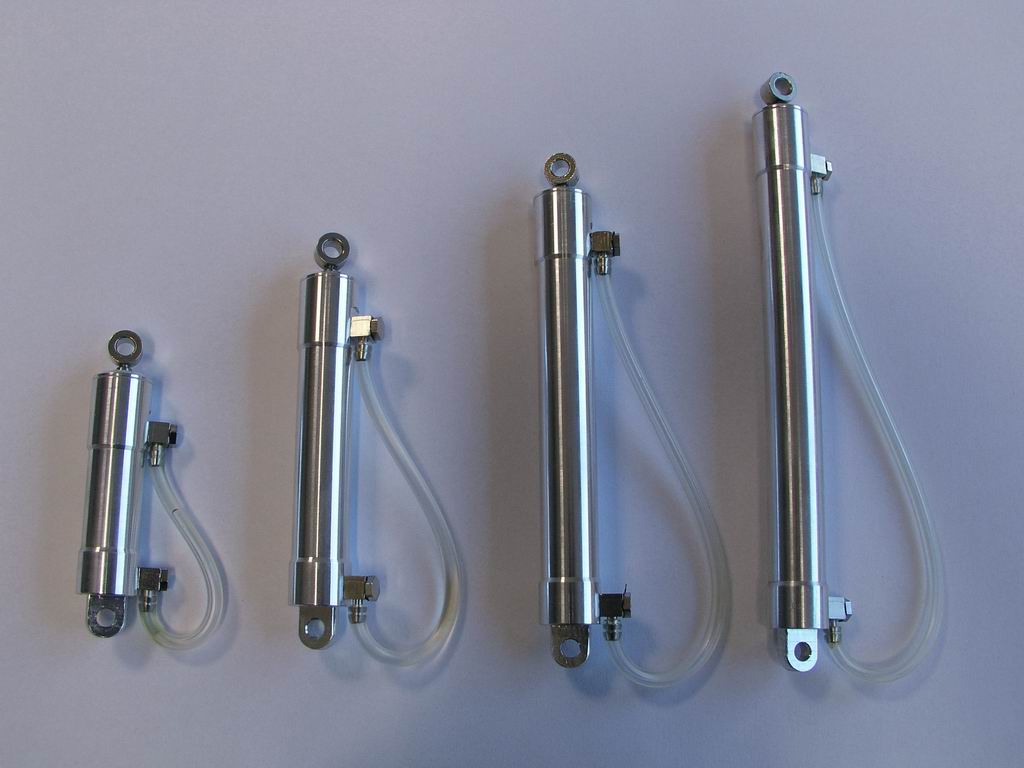

Hydraulik - Zylinder

---

Die ausführenden Elemente einer Hydraulik sind die Zylinder.
Unsere sind doppelseitig wirkend und ermöglichen so vorbildgetreue Funktionen ihres Modells.
Sollten die nachfolgenden Standartzylinder in den Maßen und Leistungen
nicht Ihren Erfordernissen entsprechen, so fertigen wir Ihnen Sonderanfertigungen an.

Technische Daten:

Bestell-Nr.:	Kolbendurchmesser (K)	Außendurchmesser (B)	eingefahrenes Maß (L2)	Hub	Druckkraft (10N=1kg)	Zugkraft (10N=1kg)	Anschluß- gewinde
H0925A	9 mm	14.1 mm	62 mm	25 mm	57,2 N	45,9 N	M3
H0950A	9 mm	14.1 mm	87 mm	50 mm	57,2 N	45,9 N	M3
H0975A	9 mm	14.1 mm	112 mm	75 mm	57,2 N	45,9 N	M3
H09100A	9 mm	14.1 mm	137 mm	100 mm	57,2 N	45,9 N	M3
Die Kräfte beziehen sich auf 10 Bar Betriebsdruck Sofern nicht anders angegeben, werden die Zylinder mit abgewinkelten Anschlüssen 0H035 (für Schlauch 0H052, außen 3mm / innen 1,5mm) ausgeliefert.

passendes Zubehör:

Y-Verbinder 2mm für Schlauch (0H052, außen 3mm / innen 2mm) Bestell-Nr.: 0H014

T-Verbinder 2mm für Schlauch (0H052, außen 3mm / innen 2mm) Bestell-Nr.: 0H016

Sicherungshülse 3mm zum aufschieben für Schlauch (0H052, außen 3mm / innen 2mm) VPE=1-Pack (10 Stück) Bestell-Nr.: 0H020
