Bestell-Nr. Artikelbezeichnung Verfüg-
barkeit*
0H1425 Hydraulik-Zylinder, 14mm Kolben-Ø, 25mm Hub
(mit geraden Anschlüssen)		 ab Lager
0H1450 Hydraulik-Zylinder, 14mm Kolben-Ø, 50mm Hub
(mit geraden Anschlüssen)		 ab Lager
0H1475 Hydraulik-Zylinder, 14mm Kolben-Ø, 75mm Hub
(mit geraden Anschlüssen)		 ab Lager
0H14100 Hydraulik-Zylinder, 14mm Kolben-Ø, 100mm Hub
(mit geraden Anschlüssen)		 ab Lager

*nicht garantiert



Bezugsquellen:

DE Vertriebspartner (DE)
GLOBAL EU Distributoren (EU & International)

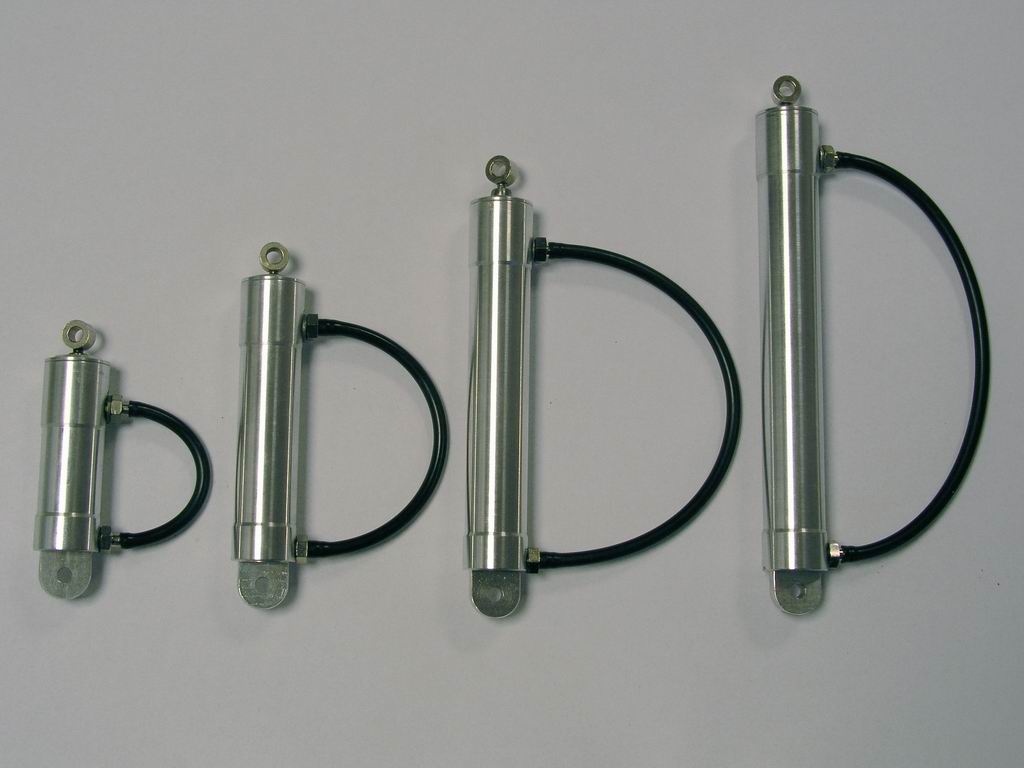

Hydraulik - Zylinder




Die ausführenden Elemente einer Hydraulik sind die Zylinder.
Unsere sind doppelseitig wirkend und ermöglichen so vorbildgetreue Funktionen ihres Modells.
Sollten die nachfolgenden Standartzylinder in den Maßen und Leistungen
nicht Ihren Erfordernissen entsprechen, so fertigen wir Ihnen Sonderanfertigungen an.

Technische Daten:

Bestell-Nr.: Kolbendurchmesser
(K)		 Außendurchmesser
(B)		 eingefahrenes Maß
(L2)		     Hub     Druckkraft
(10N=1kg)		 Zugkraft
(10N=1kg)		 Anschluß-
gewinde
H1425   14 mm 17.8 mm 65.5 mm 25 mm 138,5 N 113,0 N M4
H1450   14 mm 17.8 mm 90.5 mm 50 mm 138,5 N 113,0 N M4
H1475   14 mm 17.8 mm 115.5 mm 75 mm 138,5 N 113,0 N M4
H14100 14 mm 17.8 mm 140.5 mm 100 mm 138,5 N 113,0 N M4
Die Kräfte beziehen sich auf 10 Bar Betriebsdruck

Sofern nicht anders angegeben, werden die Zylinder mit geraden Anschlüssen
0H022 (für Schlauch 0H052, außen 3mm / innen 1,5mm) ausgeliefert.
