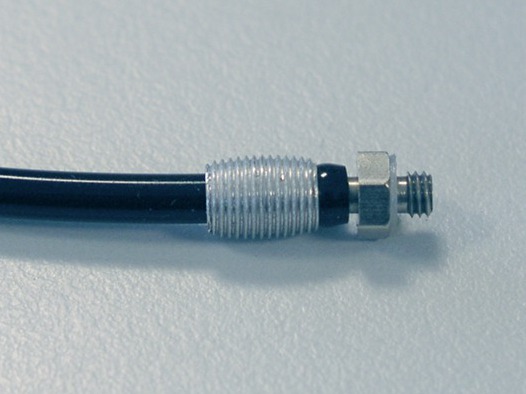

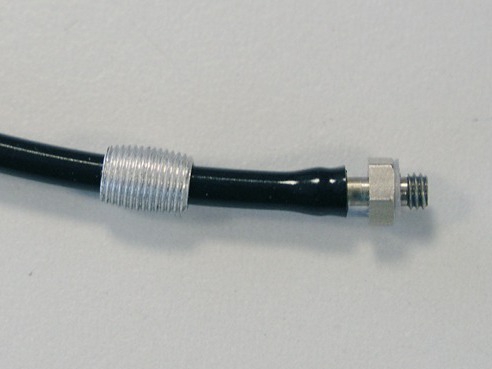

Unsere standard 3mm Sicherungshülsen
sind für die Sicherung des Schlauchs
0H052 (Außen-Ø 3mm / Innen-Ø 1,5mm)
in Kombination mit Anschlussnippeln vorgesehen
bei denen der Schlauch über zwei scharfe Halte-Fasen geschoben wird.

Für Schlauchverbinder, Schlauchreduzierer sowie T- oder Y-Verbinder mit einzelner, weniger scharfen Haltefase kann es evtl. notwendig sein den Schlauch mit einer etwas engeren Sicherungshülse auf dem Anschluß zu sichern. Hierfür bieten wir Sondervarianten unserer Sicherungshülsen an.

Bitte beachten Sie auch die Kapitel zum herstellen & lösen von Schlauchverbindungen in unserer allgemeinen Hydraulik-Anleitung

allgemeine Information zu unseren Sicherungs-Hülsen

Unsere Hydraulikschläuche sind weicher als zum Beispiel die meisten Pneumatik-Schläuche aus der Industrie. Daher sollen und müssen unsere Schläuche beim Aufschieben auf unsere Anschlussnippel auf-gedehnt werden. Wenn ein größerer Schlauch auf einen Nippel für eine kleinere Schlauchgröße geschoben wird, ist die Montage einfacher, aber der Schlauch wird nicht weit genug aufgedehnt, so daß die Sicherungshülse den Schlauch nicht auf dem Nippel festhalten kann !      Außerdem ist die Verbindung zum Nippel oft nicht dicht ! Bei der Verwendung anderer Schläuche, die evtl. nicht so weich wie unsere sind, kann es sein, daß der Schlauch "einreißt" und undicht wird, weil er sich nicht so stark dehnen läßt. Durch das Aufschieben der Sicherungshülse kann sich der Schlauch beim Beaufschlagen mit Druck dann nicht weiter ausdehnen. Dadurch wird verhindert, daß der Schlauch im Betrieb durch Druckbeaufschlagung vom Nippel heruntergedrückt wird. Bei der Verwendung anderer Schläuche, die evtl. nicht so weich wie unsere sind, kann es sein, daß der Schlauch "einreißt" und undicht wird.

passendes Zubehör:

Y-Verbinder 2mm für Schlauch (0H052, außen 3mm / innen 2mm) Bestell-Nr.: 0H014	T-Verbinder 2mm für Schlauch (0H052, außen 3mm / innen 2mm) Bestell-Nr.: 0H016	Schlauchreduzierer 2,5 / 2mm von Schlauch (0H058, außen 4mm / innen 2,5mm) auf Schlauch (0H052, außen 3mm / innen 2mm) Bestell-Nr.: 0H036	Schlauchverbinder 2mm für Schlauch (0H052, außen 3mm / innen 2mm) Bestell-Nr.: 0H046
Schlauchreduzierer 1,5 / 1mm von Schlauch (0H052, außen 3mm / innen 2mm) auf Schlauch (0H050, außen 2mm / innen 1mm) (inkl. Sonder-Sicherungshülsen) Bestell-Nr.: 0H061
