Bestell-Nr.
inkl. Servo-
Befestigung		 ohne Servo-
Befestigung		 Artikelbezeichnung Verfüg-
barkeit*
0H501? 0H541 Steuerventil einzeln ab Lager
0H502? 0H542 Steuerventil 2-fach ab Lager
0H503? 0H543 Steuerventil 3-fach ab Lager
0H504? 0H544 Steuerventil 4-fach auf Bestellung
0H505? 0H545 Steuerventil 5-fach auf Bestellung
0H506? 0H546 Steuerventil 6-fach auf Bestellung
0H507? 0H547 Steuerventil 7-fach auf Bestellung
0H508? 0H548 Steuerventil 8-fach auf Bestellung

fügen Sie an Stelle des ? den Buchstaben für das
gewünschte Servo- Befestigungsmaterial des jeweiligen
Servo- Herstellers an die Bestellnummer an:
  • "H" für HITEC/MULTIPLEX HS-53, HS-55, ... (Standard bei uns)
  • "D" für D-POWER ( AS/DS-218, ...)
  • "F" für FUTABA ( s3107 )


Optionales Zubehör:

Bestell-Nr. Artikelbezeichnung Verfüg-
barkeit*
0H521 Aufpreis für 2 Abgewinkelte Anschlüsse
am Eingang vom Steuerventil		 ab Lager
0H511D Servo Befestigungs- Satz für D-POWER ( DS-218 BB, ... ) ab Lager
0H511H Servo Befestigungs- Satz für HITEC ( HS-53, ... ) ab Lager
0H511F Servo Befestigungs- Satz für FUTABA ( s3107 ) ab Lager


*nicht garantiert

Bezugsquellen:

DE Vertriebspartner (DE)
GLOBAL EU Distributoren (EU & International)


Proportional - Steuerventile



Mit unseren 4-3-Wegeventilen ist eine feinfühlige Umsteuerung der Hydraulikzylinder möglich.
Unsere Hydraulikventile sind druckneutral, so daß das Servo unabhängig vom Betriebsdruck
nur den federbelasteten Schieber im Ventil bewegen muß.

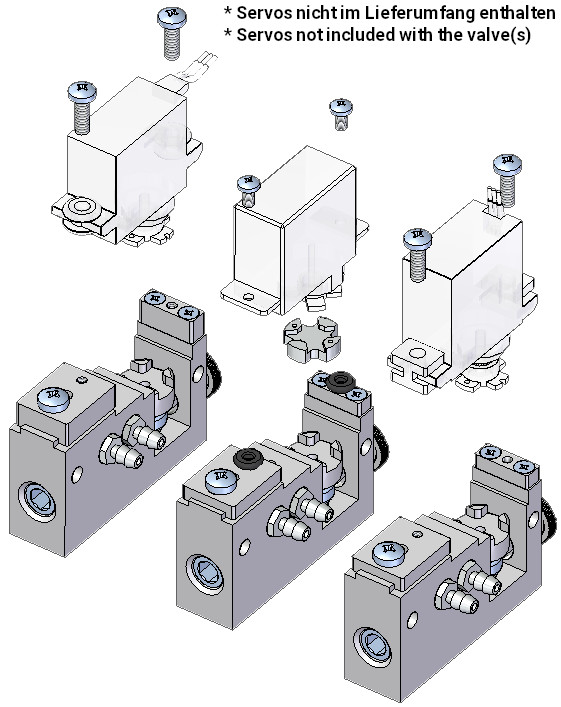

In der neuesten Version unserer Ventile können verschiedene Servos
von unterschiedlichen Herstellern zur Betätigung verwendet werden.

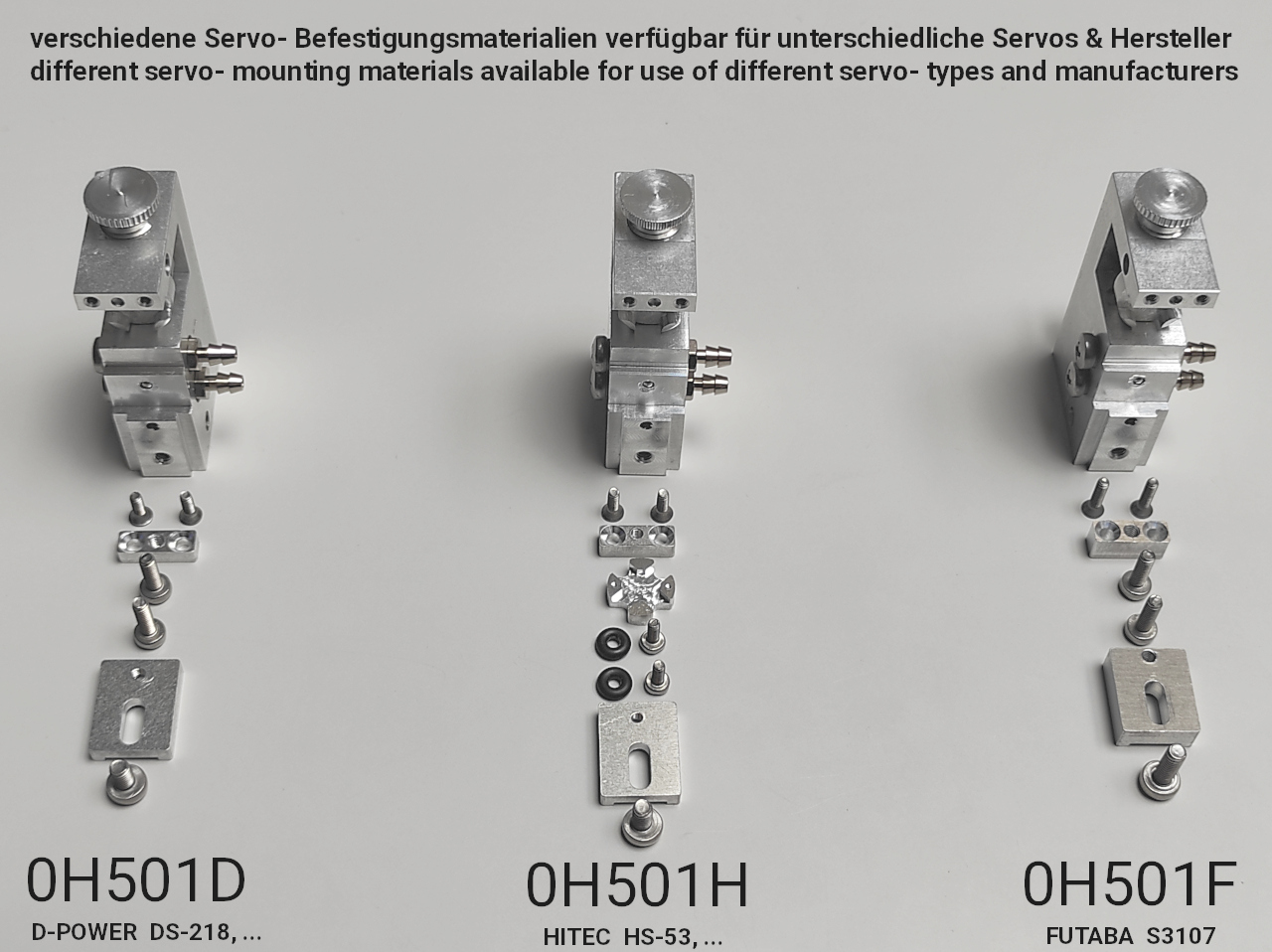

Hierfür gibt es verschiedene Varianten Befestigungsmaterialien für unterschiedliche Servo- Hersteller,

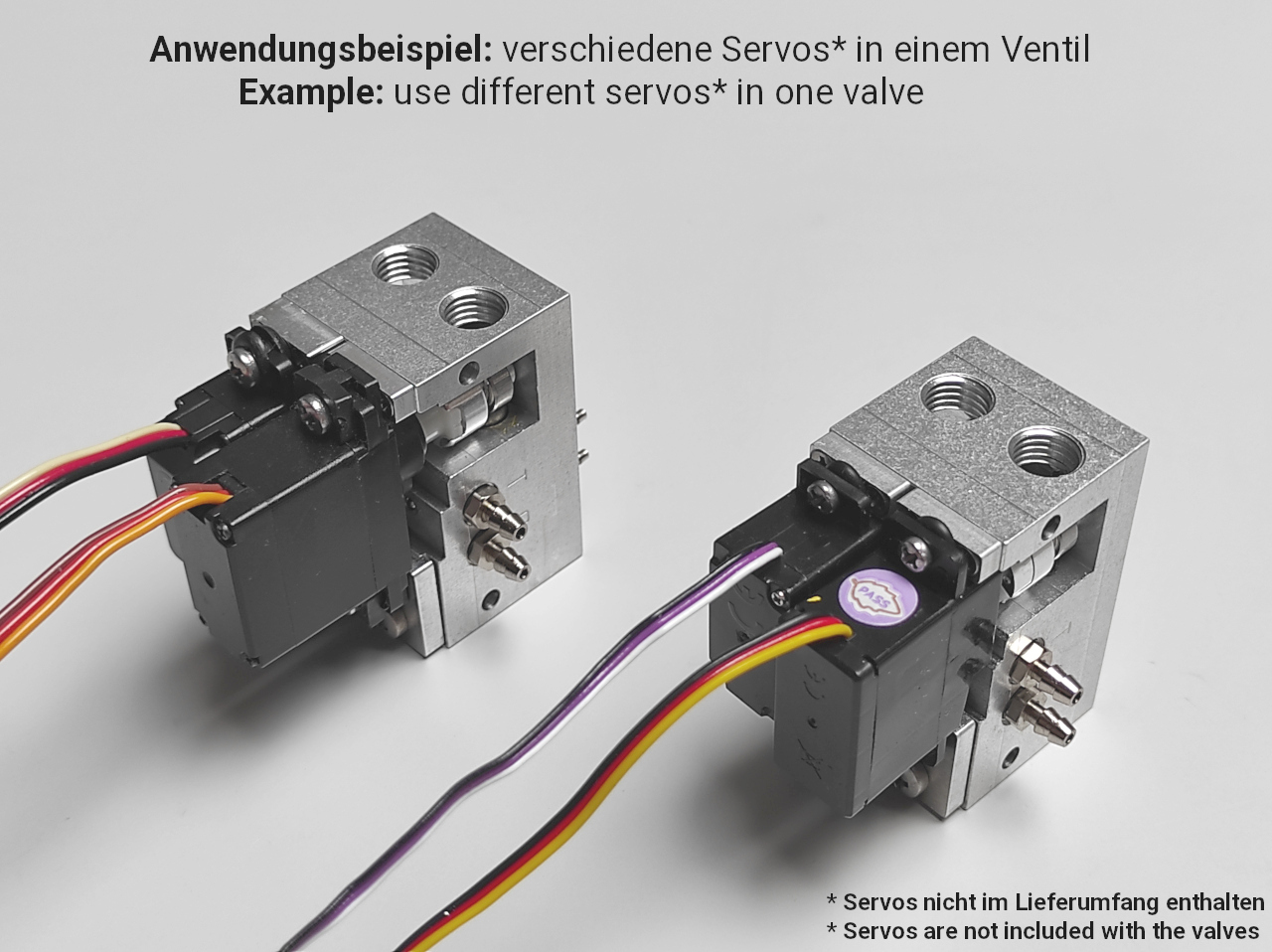

welche auch einzeln erhältlich sind, wodurch es sogar möglich wird verschiedene Servos in einem Ventil zu betreiben.

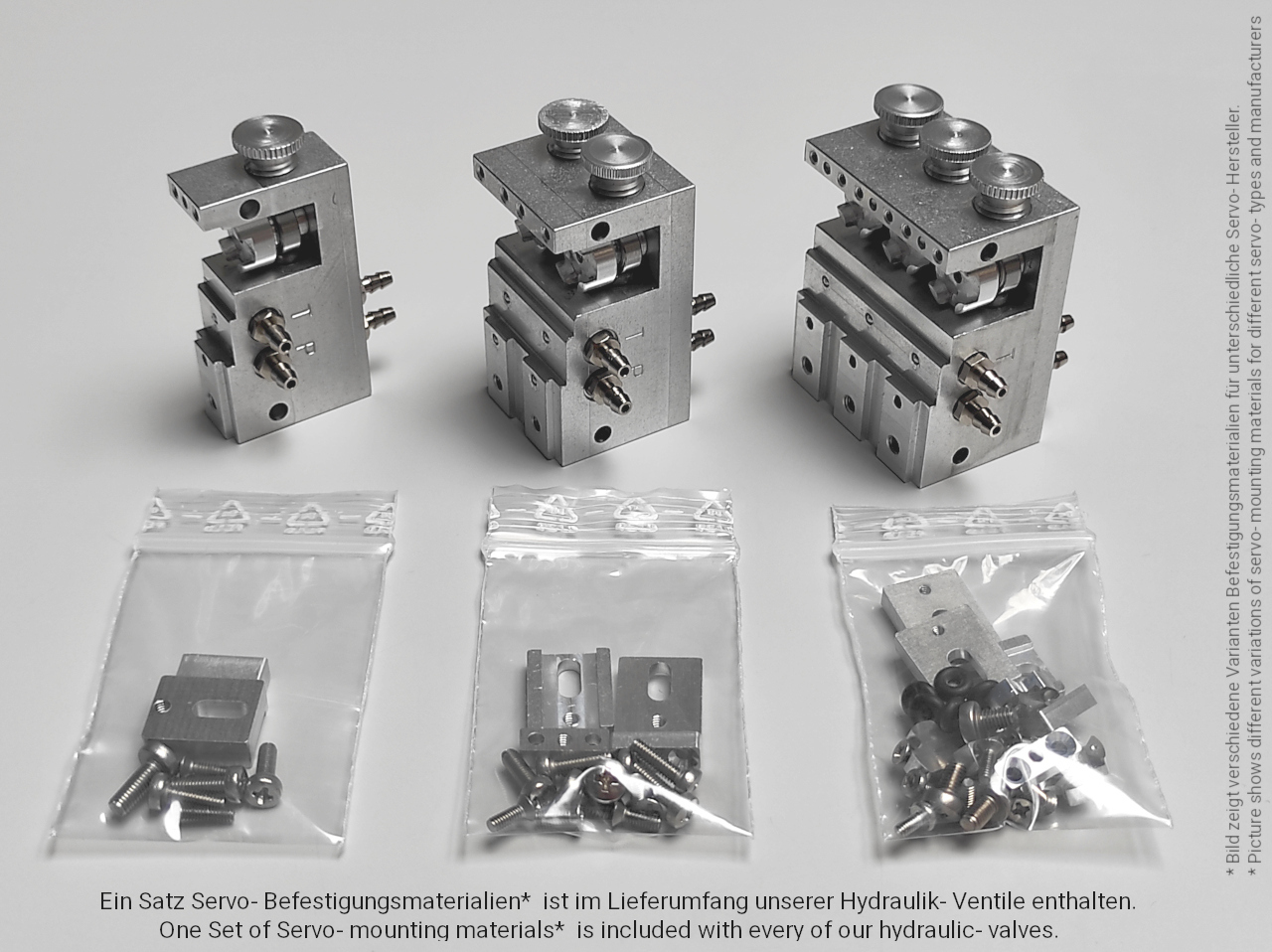

Ein Satz Befestigungsmaterialien ist jeweils im Lieferumfang unserer Ventile enthalten.

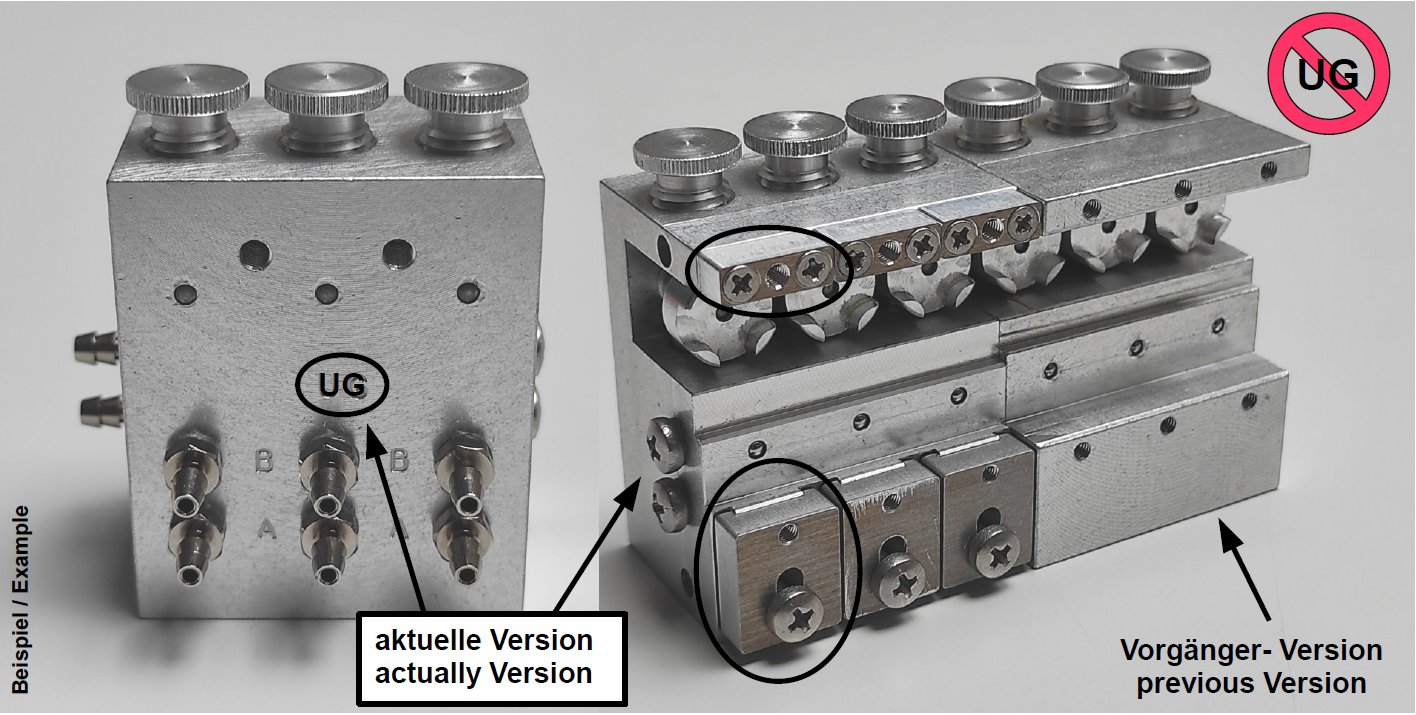

Selbstverständlich sind die Ventile der aktuellen Version kompatibel
um auch mit "älteren" Versionen zusammen zu einem Mehrfach- Ventilblock
montiert werden zu können.


Hinweis:
Unsere Steuerventile sind für einen Betriebsdruck von 10-12 Bar ausgelegt.
Der maximale Systemdruck darf 15-16 Bar nicht überschreiten !


Technische Daten:

Standard- Ventil-Konfiguration:
Ventil- Eingänge (Anschlüsse P/T): Nippel H023 (für Schlauch außen 4mm / innen 2,5mm)
Ventil- Ausgang (Anschlüsse A/B): mit Nippel H022 (für Schlauch außen 3mm / innen 1,5mm)

In vielen Modellen ist es sinnvoll am Eingang (P+T) des Ventils
abgewinkelte (Schwenk-) Anschlüsse zu verwenden.
Hierfür gibt es optional einen Aufpreis: Bestell-Nr. 0H521

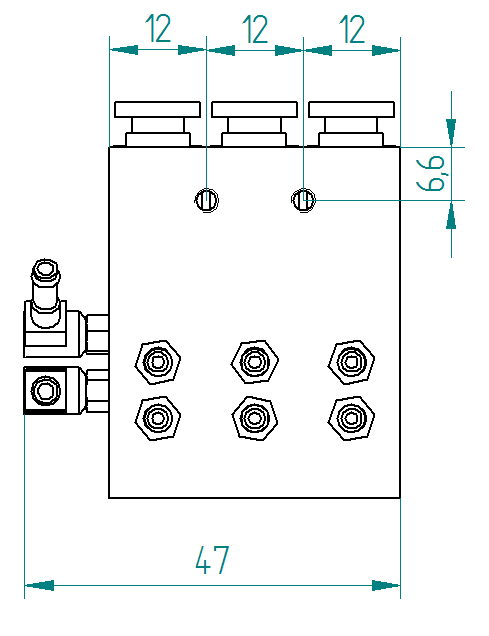

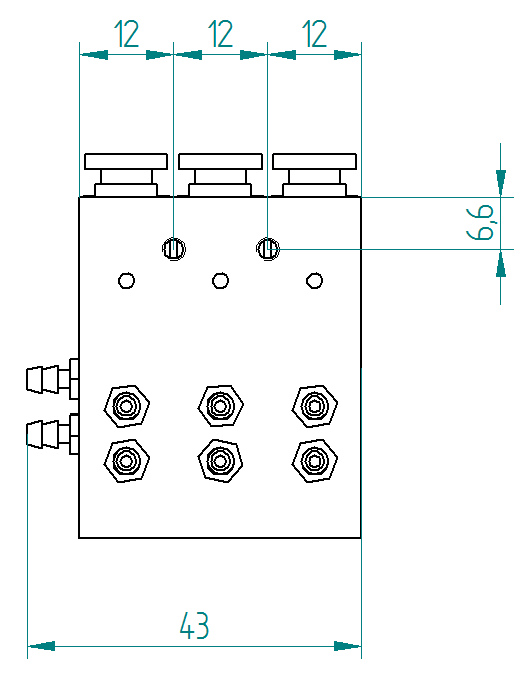

Beispiel / example: 0H503 Beispiel / example: 0H503 + 0H521

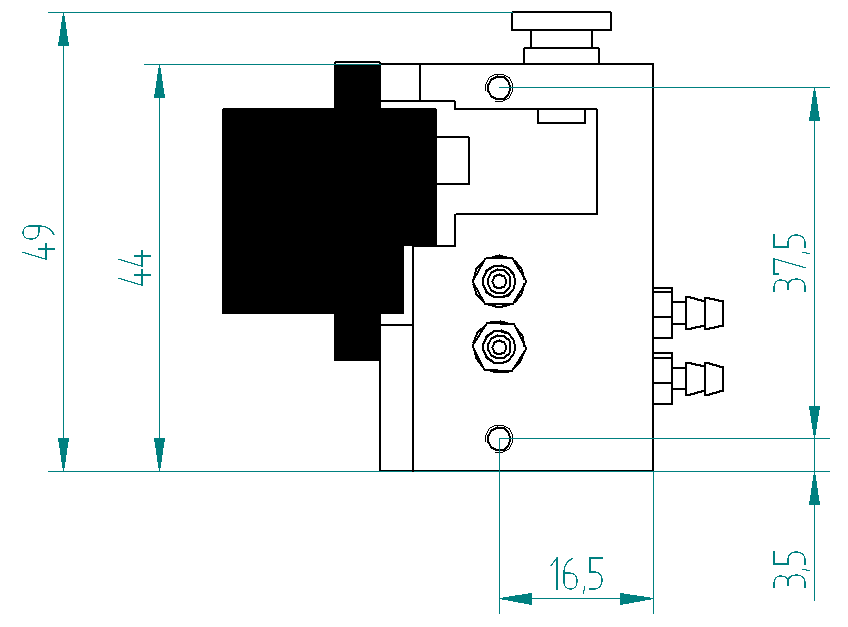

Maße: (gemessen ohne Anschlußnippel und Servo+Befestigung)
Ventil-
Bestell-Nr.		 Höhe Tiefe Breite / Länge
0H501 44mm 25mm + Servo 12mm
0H502 44mm 25mm + Servo 24mm
0H503 44mm 25mm + Servo 36mm
0H504 44mm 25mm + Servo 48mm
0H505 44mm 25mm + Servo 60mm
0H506 44mm 25mm + Servo 72mm
0H507 44mm 25mm + Servo 84mm
0H508 44mm 25mm + Servo 96mm

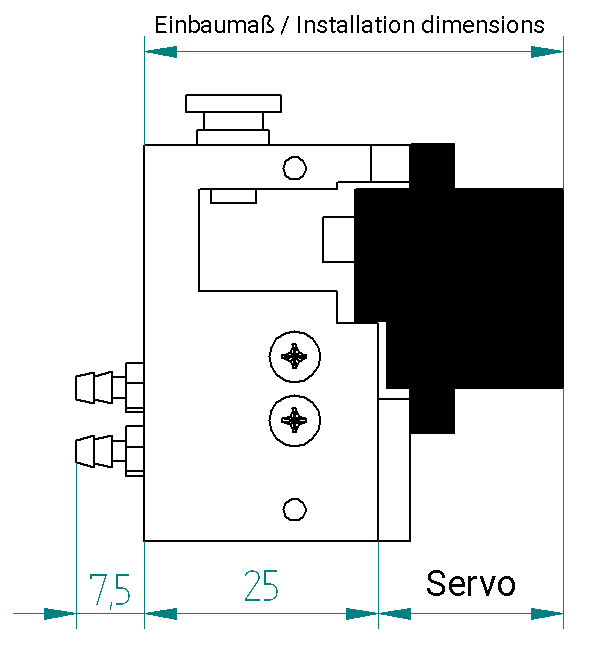

Einbau- Maße: (abhängig von Servo- Typ & Hersteller)
Ventil-
Bestell-Nr.		 Servo-
Hersteller		 Servo- Typ Einbaumaß
Installation dimensions
0H5??F FUTABA s3107 ca. 46mm
0H5??D D-POWER AS/DS-218, AS/DS-225 ca. 51mm
0H5??H HITEC HS-53, HS-55, HS-5055MG ca. 46mm




Bitte beachten Sie auch unseren Hinweis zur Verwendung
der SERVONAUT Fernsteueranlage in unserem F.A.Q.-Bereich
