Bestell-Nr. Artikelbezeichnung Verfüg-
barkeit*
0H0725A Hydraulik-Zylinder, 7mm Kolben-Ø, 25mm Hub
(mit abgewinkelten Anschlüssen)
ab Lager
0H0750A Hydraulik-Zylinder, 7mm Kolben-Ø, 50mm Hub
(mit abgewinkelten Anschlüssen)
ab Lager
0H0775A Hydraulik-Zylinder, 7mm Kolben-Ø, 75mm Hub
(mit abgewinkelten Anschlüssen)
ab Lager
0H07100A Hydraulik-Zylinder, 7mm Kolben-Ø, 100mm Hub
(mit abgewinkelten Anschlüssen)
ab Lager

*nicht garantiert





Bezugsquellen:

DE Vertriebspartner (DE)
GLOBAL EU Distributoren (EU & International)

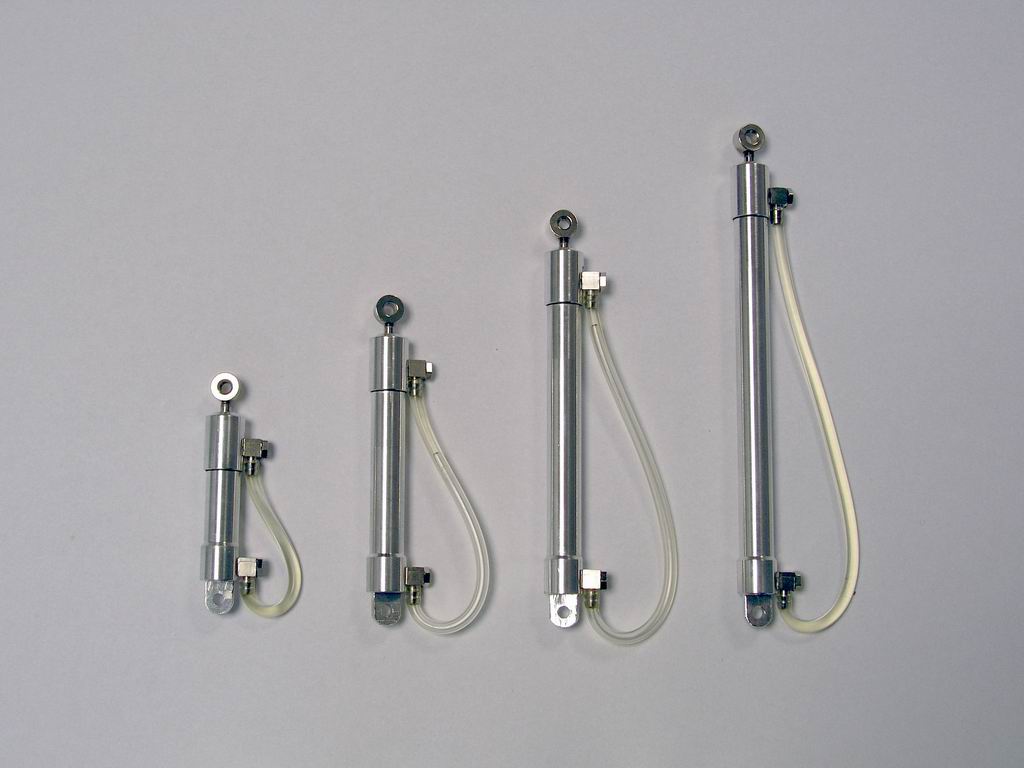

Hydraulik - Zylinder





Die ausführenden Elemente einer Hydraulik sind die Zylinder.
Unsere sind doppelseitig wirkend und ermöglichen so vorbildgetreue Funktionen ihres Modells.
Sollten die nachfolgenden Standartzylinder in den Maßen und Leistungen
nicht Ihren Erfordernissen entsprechen, so fertigen wir Ihnen Sonderanfertigungen an.

Technische Daten:

Bestell-Nr.: Kolbendurchmesser
(K)
Außendurchmesser
(B)
eingefahrenes Maß
(L2)
    Hub     Druckkraft
(10N=1kg)
Zugkraft
(10N=1kg)
Anschluß-
gewinde
H0725A   7 mm 11 mm 58 mm 25 mm 34,6 N 28,3 N M3
H0750A   7 mm 11 mm 83 mm 50 mm 34,6 N 28,3 N M3
H0775A   7 mm 11 mm 108 mm 75 mm 34,6 N 28,3 N M3
H07100A 7 mm 11 mm 133 mm 100 mm 34,6 N 28,3 N M3
Die Kräfte beziehen sich auf 10 Bar Betriebsdruck

Sofern nicht anders angegeben, werden die Zylinder mit abgewinkelten Anschlüssen
0H035 (für Schlauch 0H052, außen 3mm / innen 1,5mm) ausgeliefert.
