Bestell-Nr. Artikelbezeichnung Verfüg-
barkeit*
0H0925 Hydraulik-Zylinder, 9mm Kolben-Ø, 25mm Hub
(mit geraden Anschlüssen)		 ab Lager
0H0950 Hydraulik-Zylinder, 9mm Kolben-Ø, 50mm Hub
(mit geraden Anschlüssen)		 ab Lager
0H0975 Hydraulik-Zylinder, 9mm Kolben-Ø, 75mm Hub
(mit geraden Anschlüssen)		 ab Lager
0H09100 Hydraulik-Zylinder, 9mm Kolben-Ø, 100mm Hub
(mit geraden Anschlüssen)		 ab Lager

*nicht garantiert



Bezugsquellen:

DE Vertriebspartner (DE)
GLOBAL EU Distributoren (EU & International)

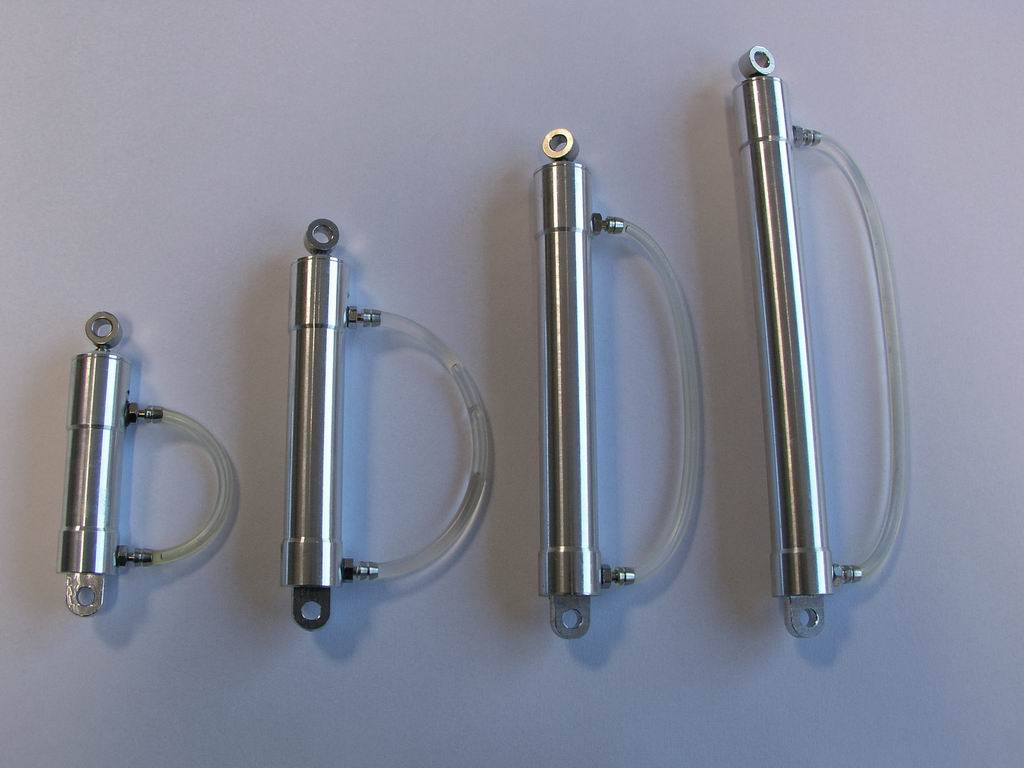

Hydraulik - Zylinder




Die ausführenden Elemente einer Hydraulik sind die Zylinder.
Unsere sind doppelseitig wirkend und ermöglichen so vorbildgetreue Funktionen ihres Modells.
Sollten die nachfolgenden Standartzylinder in den Maßen und Leistungen
nicht Ihren Erfordernissen entsprechen, so fertigen wir Ihnen Sonderanfertigungen an.

Technische Daten:

Bestell-Nr.: Kolbendurchmesser
(K)		 Außendurchmesser
(B)		 eingefahrenes Maß
(L2)		     Hub     Druckkraft
(10N=1kg)		 Zugkraft
(10N=1kg)		 Anschluß-
gewinde
H0925   9 mm 14.1 mm 62 mm 25 mm 57,2 N 45,9 N M3
H0950   9 mm 14.1 mm 87 mm 50 mm 57,2 N 45,9 N M3
H0975   9 mm 14.1 mm 112 mm 75 mm 57,2 N 45,9 N M3
H09100 9 mm 14.1 mm 137 mm 100 mm 57,2 N 45,9 N M3
Die Kräfte beziehen sich auf 10 Bar Betriebsdruck

Sofern nicht anders angegeben, werden die Zylinder mit geraden Anschlüssen
0H022 (für Schlauch 0H052, außen 3mm / innen 1,5mm) ausgeliefert.
