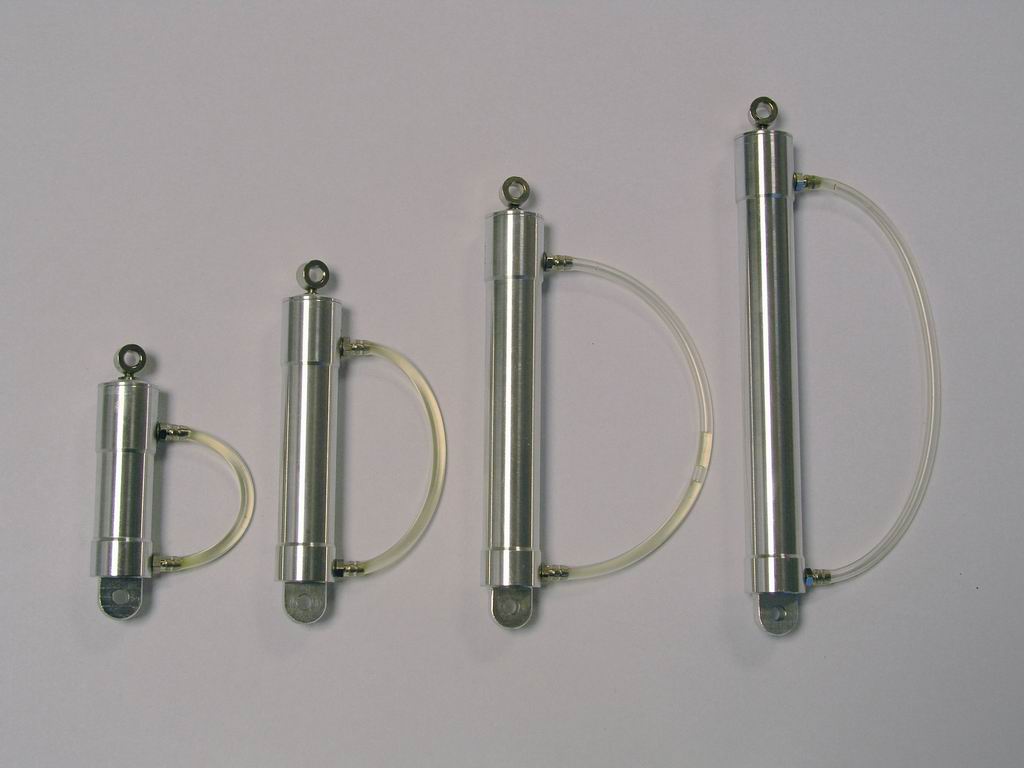

Die ausführenden Elemente einer Hydraulik sind die Zylinder.
Unsere sind doppelseitig wirkend und ermöglichen so vorbildgetreue Funktionen ihres Modells.
Sollten die nachfolgenden Standartzylinder in den Maßen und Leistungen
nicht Ihren Erfordernissen entsprechen, so fertigen wir Ihnen Sonderanfertigungen an.
Technische Daten:
Bestell-Nr.:
Kolbendurchmesser (K)
Außendurchmesser (B)
eingefahrenes Maß (L2)
Hub
Druckkraft (10N=1kg)
Zugkraft (10N=1kg)
Anschluß- gewinde
H1225
12 mm
16.5 mm
64.5 mm
25 mm
101,7 N
76,3 N
M3
H1250
12 mm
16.5 mm
89.5 mm
50 mm
101,7 N
76,3 N
M3
H1275
12 mm
16.5 mm
114.5 mm
75 mm
101,7 N
76,3 N
M3
H12100
12 mm
16.5 mm
139.5 mm
100 mm
101,7 N
76,3 N
M3
Die Kräfte beziehen sich auf 10 Bar Betriebsdruck
Sofern nicht anders angegeben, werden die Zylinder mit geraden Anschlüssen
0H022 (für Schlauch 0H052, außen 3mm / innen 1,5mm) ausgeliefert.
passendes Zubehör:
Y-Verbinder 2mm für Schlauch (0H052, außen 3mm / innen 2mm)
für den Fall, daß sie sich etwas gebraucht gekauft oder Ihre Anleitung verloren haben,
bieten wir Ihnen hier ab die Möglichkeit sich die entsprechende Anleitung anzusehen,
auszudrucken oder herunterzuladen* .
* Hierzu benötigen Sie Adobe Reader
Diesen können Sie kostenlos mit einem Klick auf das Adobe-Logo herunterladen.
