Bestell-Nr. Artikelbezeichnung Verfüg-
barkeit*
0H1425A Hydraulik-Zylinder, 14mm Kolben-Ø, 25mm Hub
(mit abgewinkelten Anschlüssen)		 ab Lager
0H1450A Hydraulik-Zylinder, 14mm Kolben-Ø, 50mm Hub
(mit abgewinkelten Anschlüssen)		 ab Lager
0H1475A Hydraulik-Zylinder, 14mm Kolben-Ø, 75mm Hub
(mit abgewinkelten Anschlüssen)		 ab Lager
0H14100A Hydraulik-Zylinder, 14mm Kolben-Ø, 100mm Hub
(mit abgewinkelten Anschlüssen)		 ab Lager

*nicht garantiert



Bezugsquellen:

DE Vertriebspartner (DE)
GLOBAL EU Distributoren (EU & International)

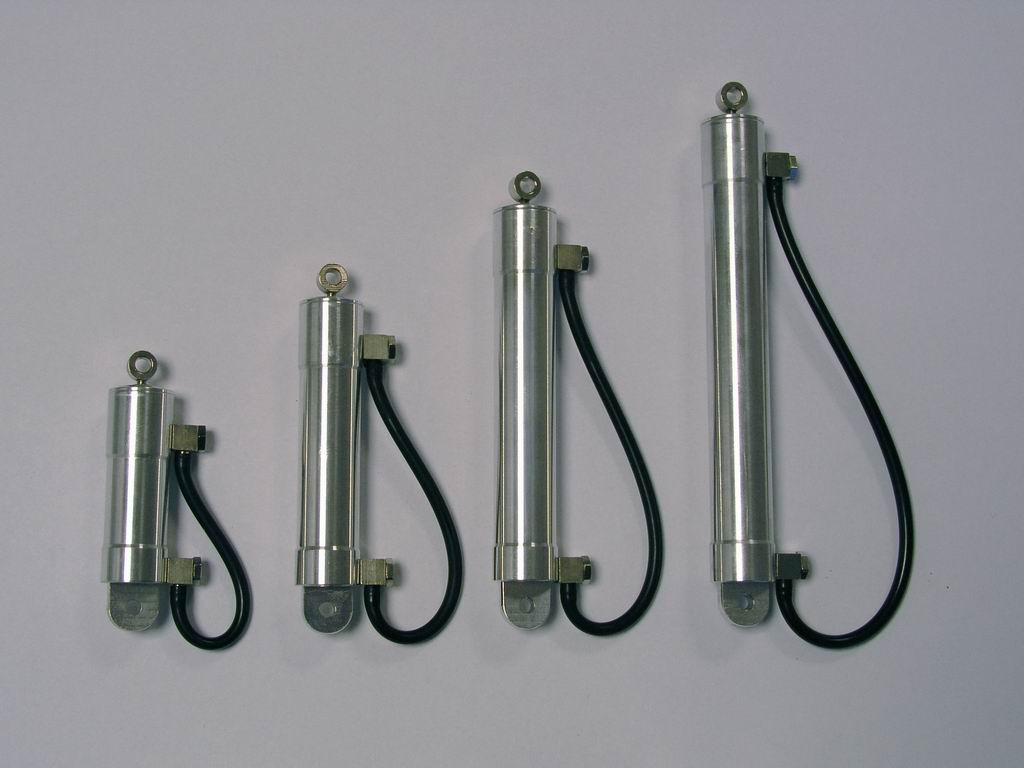

Hydraulik - Zylinder




Die ausführenden Elemente einer Hydraulik sind die Zylinder.
Unsere sind doppelseitig wirkend und ermöglichen so vorbildgetreue Funktionen ihres Modells.
Sollten die nachfolgenden Standartzylinder in den Maßen und Leistungen
nicht Ihren Erfordernissen entsprechen, so fertigen wir Ihnen Sonderanfertigungen an.

Technische Daten:

Bestell-Nr.: Kolbendurchmesser
(K)		 Außendurchmesser
(B)		 eingefahrenes Maß
(L2)		     Hub     Druckkraft
(10N=1kg)		 Zugkraft
(10N=1kg)		 Anschluß-
gewinde
H1425A   14 mm 17.8 mm 65.5 mm 25 mm 138,5 N 113,0 N M4
H1450A   14 mm 17.8 mm 90.5 mm 50 mm 138,5 N 113,0 N M4
H1475A   14 mm 17.8 mm 115.5 mm 75 mm 138,5 N 113,0 N M4
H14100A 14 mm 17.8 mm 140.5 mm 100 mm 138,5 N 113,0 N M4
Die Kräfte beziehen sich auf 10 Bar Betriebsdruck

Sofern nicht anders angegeben, werden die Zylinder mit abgewinkelten Anschlüssen
0H035 (für Schlauch 0H052, außen 3mm / innen 1,5mm) ausgeliefert.
