Bestell-Nr. Artikelbezeichnung Verfüg-
barkeit*
0H1625A Hydraulik-Zylinder, 16mm Kolben-Ø, 25mm Hub
(mit abgewinkelten Anschlüssen)		 ab Lager
0H1650A Hydraulik-Zylinder, 16mm Kolben-Ø, 50mm Hub
(mit abgewinkelten Anschlüssen)		 ab Lager
0H1675A Hydraulik-Zylinder, 16mm Kolben-Ø, 75mm Hub
(mit abgewinkelten Anschlüssen)		 ab Lager
0H16100A Hydraulik-Zylinder, 16mm Kolben-Ø, 100mm Hub
(mit abgewinkelten Anschlüssen)		 ab Lager

*nicht garantiert



Bezugsquellen:

DE Vertriebspartner (DE)
GLOBAL EU Distributoren (EU & International)

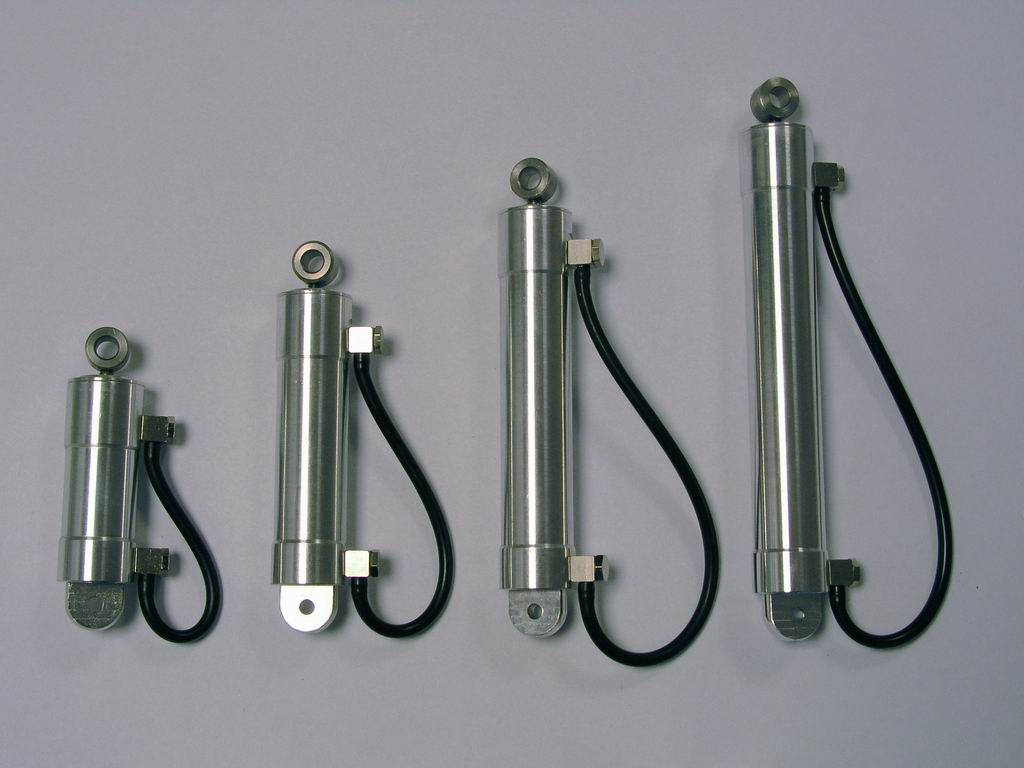

Hydraulik - Zylinder




Die ausführenden Elemente einer Hydraulik sind die Zylinder.
Unsere sind doppelseitig wirkend und ermöglichen so vorbildgetreue Funktionen ihres Modells.
Sollten die nachfolgenden Standartzylinder in den Maßen und Leistungen
nicht Ihren Erfordernissen entsprechen, so fertigen wir Ihnen Sonderanfertigungen an.

Technische Daten:

Bestell-Nr.: Kolbendurchmesser
(K)		 Außendurchmesser
(B)		 eingefahrenes Maß
(L2)		     Hub     Druckkraft
(10N=1kg)		 Zugkraft
(10N=1kg)		 Anschluß-
gewinde
H1625A   16 mm 21 mm 70 mm 25 mm 180,9 N 135,6 N M4
H1650A   16 mm 21 mm 95 mm 50 mm 180,9 N 135,6 N M4
H1675A   16 mm 21 mm 120 mm 75 mm 180,9 N 135,6 N M4
H16100A 16 mm 21 mm 145 mm 100 mm 180,9 N 135,6 N M4
Die Kräfte beziehen sich auf 10 Bar Betriebsdruck

Sofern nicht anders angegeben, werden die Zylinder mit abgewinkelten Anschlüssen
0H035 (für Schlauch 0H052, außen 3mm / innen 1,5mm) ausgeliefert.
