Unser Abrollkippaufbau ist dem Vorbild eines Meiler Abrollkippers nachempfunden.
Neu sind die zwei kleinen Hilfszylinder im Rahmen des Aufbaus,
die den Hubzylindern beim Kippvorgang über den sogenannten "Totpunkt" helfen;
dies führt zu einer deutlichen Leistungssteigerung beim Auskippen.
Die Hubleistung beim Aufnehmen von Mulden konnte durch einen leicht veränderten
Anlenkpunkt der Hubzylinder ebenfalls leicht erhöht werden.
Mit zusätzlich erhöhtem Betriebsdruck kann man so auch schwer beladene Mulden
noch handhaben. Aus diesem Grund sind bei der Überarbeitung unseres Abrollers
unter anderem auch ein paar verstärkende Änderungen eingeflossen.

Im Lieferumfang enthalten:
Alle Bleche (unlackiert), Schrauben, Schlauch, Öl, Kleinteile,
Hydraulikpumpe, 2-fach Ventil (ohne Servos) und 5-Zylinder

Technische Daten :

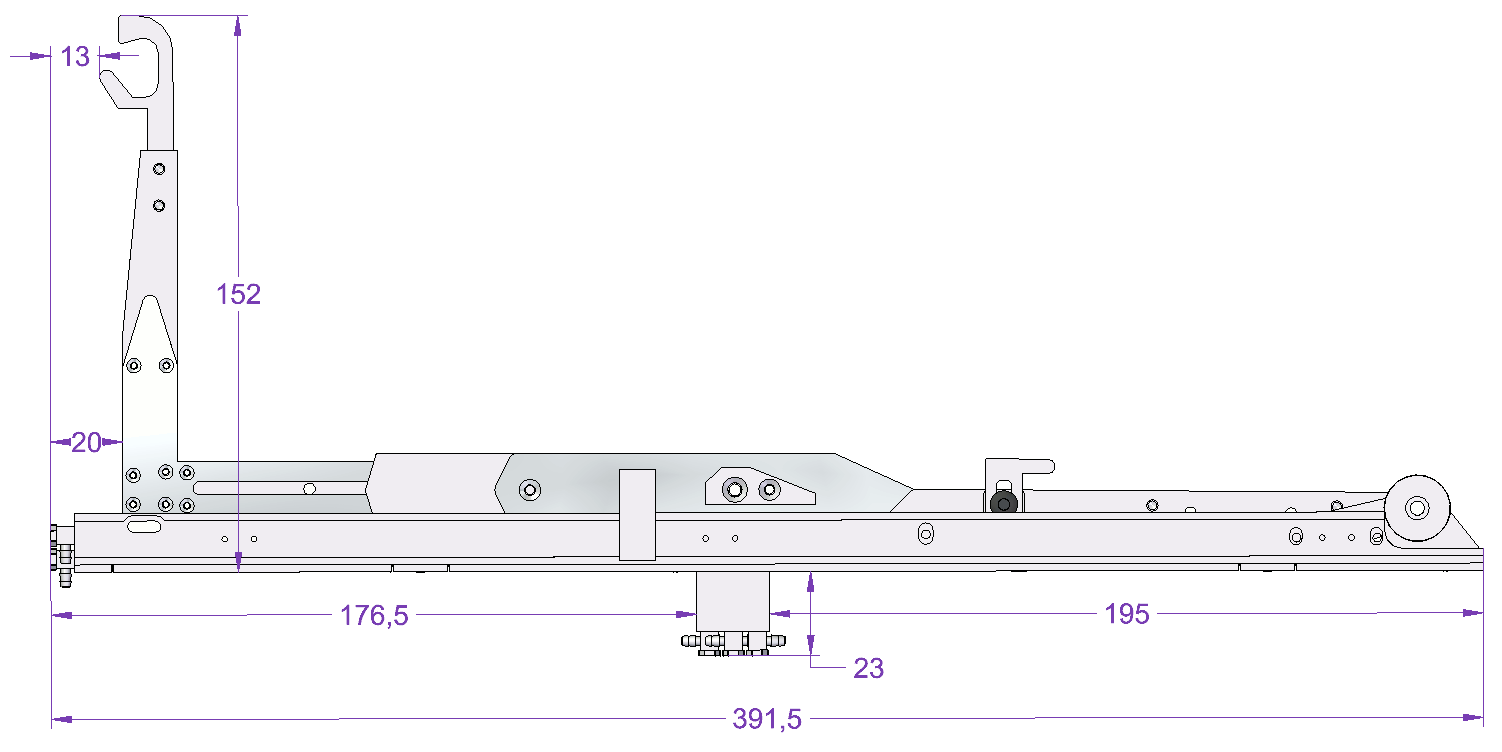

Der Aufbau benötigt 392mm freie Rahmenlänge.

Hinweis:
Die angegebenen Hubleistungen sind Maximal- Werte,
wenn die Pumpe vom Kunden auf den maximal möglichen
Betriensdruck (ca. 16 Bar) erhöht wird !
Werkseinstellung bei Auslieferung ist ca. 12 Bar

Aufnehmen von Mulden :

max. 8 Kg @ ca. 16 Bar

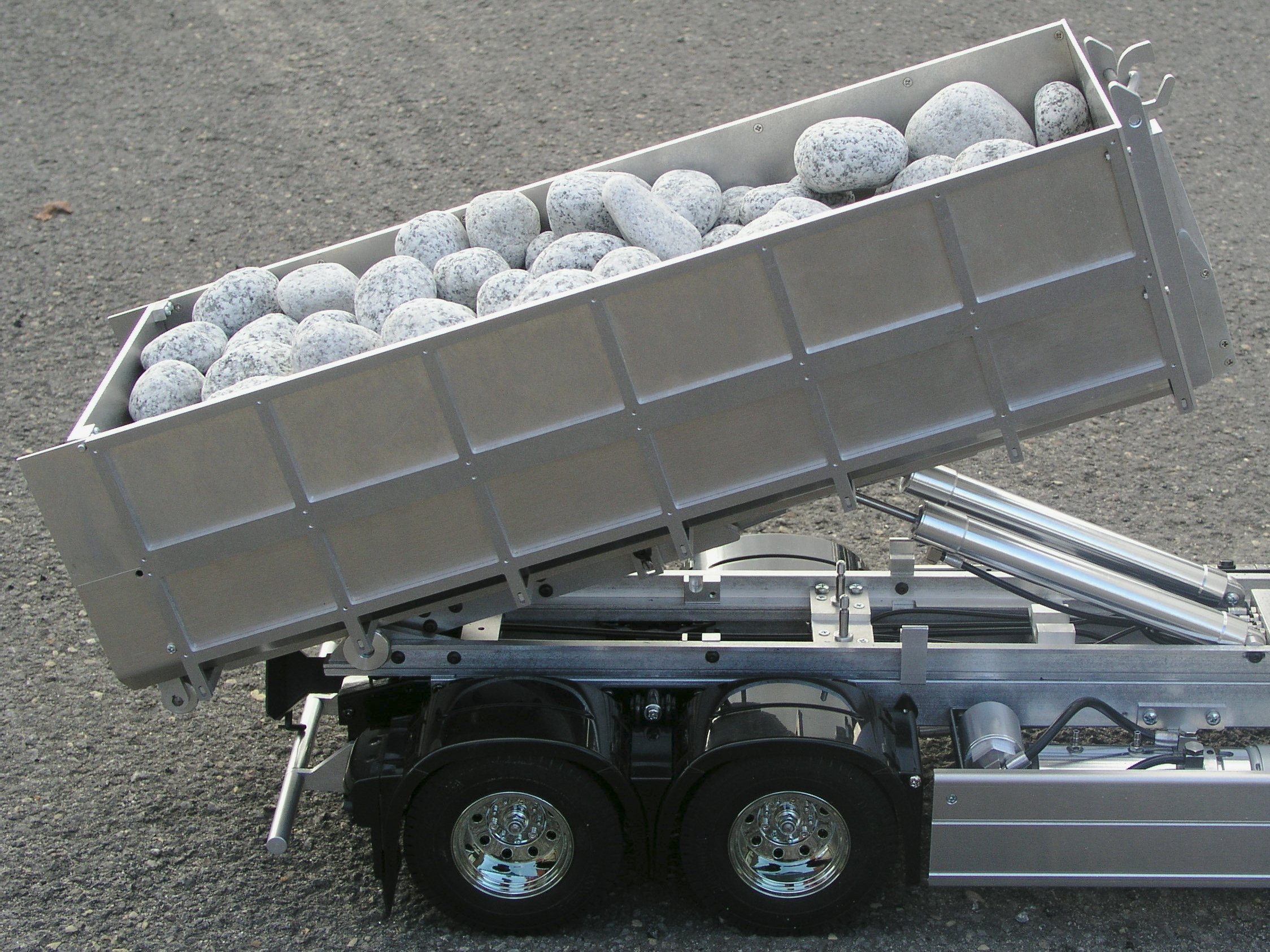

Auskippen (mit Hilfszylindern):

max. 10 Kg @ ca. 16 Bar

gemessen mit einer mittleren Mulde (für WEDICO) und gleichmäßiger Sandfüllung

Stromaufnahme der Hydraulikpumpe abhängig von Betriebsspannung und eingestelltem Druck:
Leistungsaufnahme @ 12-Bar => (ca. 30 Watt : 12 Volt) = Stromaufnahme ca. 2,5 Ampere
Leistungsaufnahme @ 12-Bar => (ca. 30 Watt : 7,2 Volt) = Stromaufnahme ca. 4,2 Ampere
Leistungsaufnahme @ 16-Bar => (ca. 48 Watt : 12 Volt) = Stromaufnahme ca. 4,0 Ampere
Leistungsaufnahme @ 16-Bar => (ca. 48 Watt : 7,2 Volt) = Stromaufnahme ca. 6,7 Ampere

Hinweis:

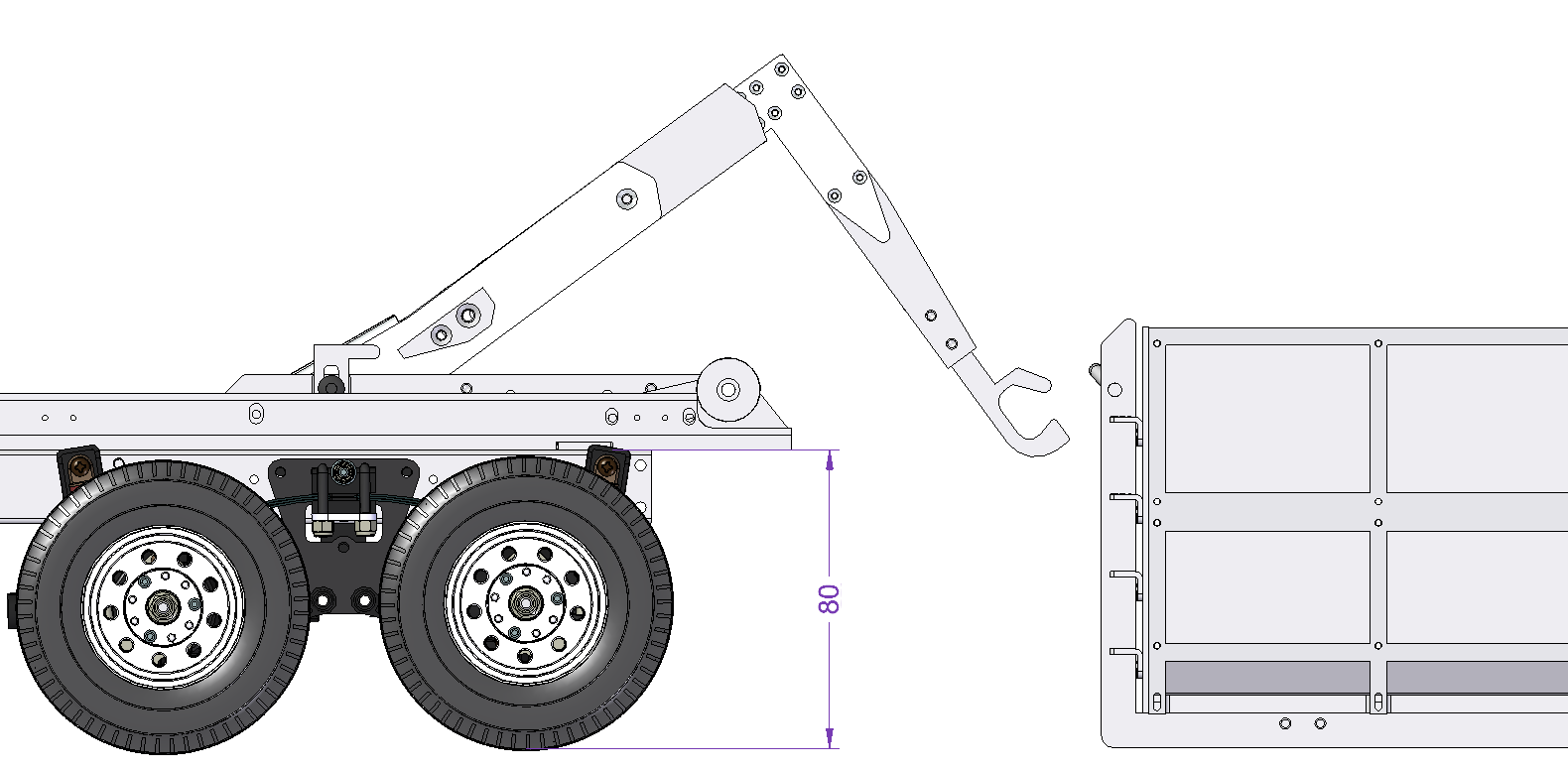

Die Winkelstellung beim Aufnehmen der Container beeinflusst maßgeblich die Kraft,
daher beziehen sich alle Angaben auf eine Fahrzeugrahmen-Höhe von 80mm .
Bei "Höherlegungen", zum Beispiel durch andere Bereifung oder andere Achsen,
hat der Abroller weniger Kraft, weil der Haken tiefer gefahren werden muß
und sich dadurch der Anstell- Winkel der Zylinder ändert !
( Bild zeigt "tiefste" Stellung des Hakens bei max. ausgefahrenen Zylindern )
